- 規格型號：61365439
- 頻率：32.768KHZ

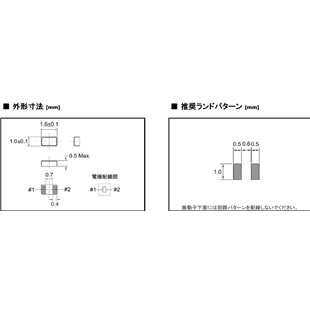

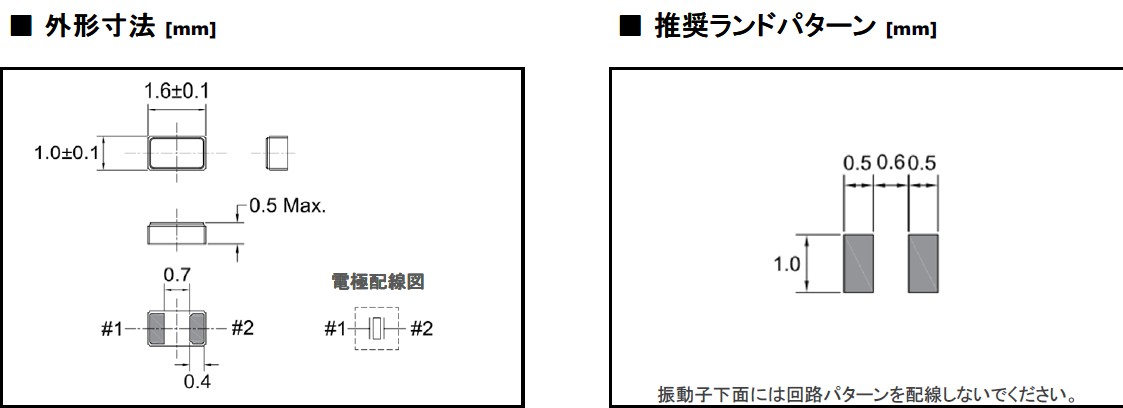

- 尺寸：1.6x1.0x0.5mm
- 產品描述：普通石英晶振,外觀完全使用金屬材料封裝的,"CM1610H32768DZFT"產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具...
西鐵城晶振,金屬面貼片晶振,CM1610H晶振,壓電晶振,CM1610H32768DZFT
.jpg)
西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的,與日本元器件品牌愛普生晶振,日本精工晶振seiko,日本大真空KDS晶振,"CM1610H32768DZFT",日本西鐵城石英晶振murata,并稱世界日產五大品牌.對于西鐵城晶振動子,其要求相比其他各大品牌,工藝也是非常之嚴格,工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使進口晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
| 西鐵城晶振參數 | 符號 | CM1610H規格 |
| 公稱頻率 | f_nom | 32.768KHZ |
| 頻率容許偏差 | f_tol | ±20ppm |
| 頂點溫度 | Ti | 25℃±5ºC |
| 保存溫度范圍 | T_stg | −55ºC~+125ºC |
| 工作溫度范圍 | T_use | −40ºC~+85ºC |
| 負載容量 | CL | 6.0pF，7.0pF，9.0pF，12.5pF |
| 串聯電阻 | R1 | 90kΩ max |
| 絕對最大激勵等級 | DL最大值 | 0.5μW Max |
| 并聯電容 | C 0 | 0.95pF typ |
| 頻率老化程度 | f_age | ±3 x 10-6 |
.jpg)
使用環境（溫度和濕度）
請在規定的溫度范圍內使用石英SMD晶振"CM1610H32768DZFT".這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會(huì )由于凝露引起故障.請避免凝露的產生.
安裝方向
振蕩器的不正確安裝會(huì )導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會(huì )導致無法產生振蕩和/或非正常工作.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會(huì )引發功能失?；驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
粘合劑
請勿使用可能導致石英環保晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
