規格型號：26713037
頻率：1~80MHZ

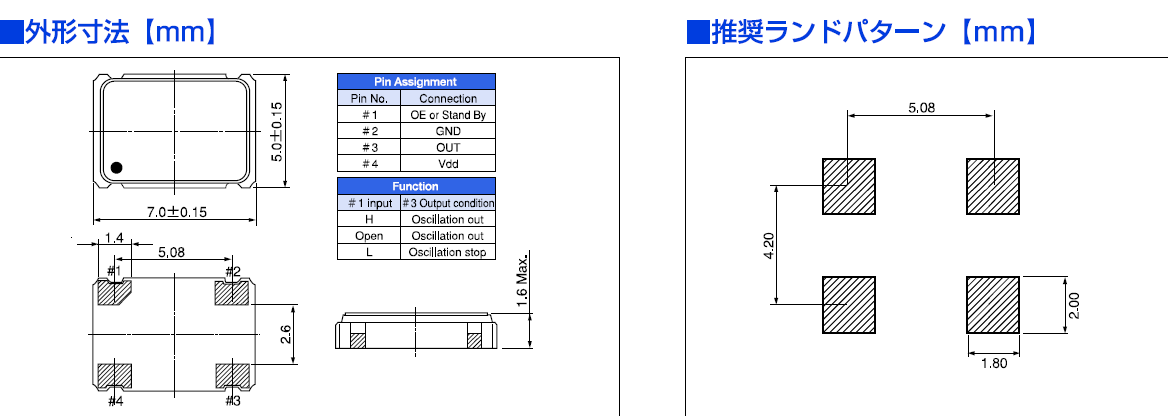

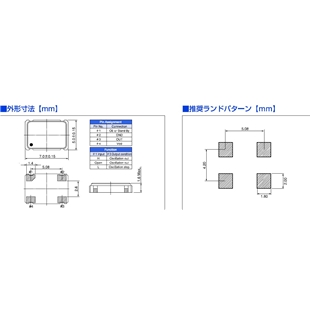

尺寸：7.0x5.0x1.6mm
PDF
產品描述：小型SMD有源晶振,"CSX-750FCC3686400T"從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的...

西鐵城于2001年7月在梧州投資成立領冠電子(梧州)有限公司,注冊資本3000萬元港幣,主要生產石英晶振、手表、液晶反光塊及其它新型電子元器件,當年12月投產,2002年出口額為1000多萬美元.CITIZEN西鐵城公司的前身為日本尚工舍時計研究所,創立于1918年,主要從事鐘表的開發和制造,在1924年制造出第一只懷表.西鐵城鐘表株式會社成立于1930年,在第二年（1931年）生產出第一只西鐵城牌手表.截止2010年底,已發展為以鐘表為主業,多種經營的集團性跨國大公司,年銷售額約三十八億美元.西鐵城自成立以來,一直在鐘表行業處于領先地位,創造了諸多世界第一.
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,西鐵城晶振產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH/SONET發射基站等領域.符合RoHS/無鉛.
"CSX-750FCC3686400T",有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

西鐵城晶振參數	符號	CSX-750F規格
公稱頻率	f_nom	1~80MHZ
頻率容許偏差	f_tol	±50ppm，±100ppm
電源電壓	Vdd	3.3V，5.0V
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	-20℃~+70℃ −40ºC~+85ºC
負載容量	CL	30pF Max
串聯電阻	R1	500MΩ Min
絕對最大激勵等級	DL	100μW Max
并聯電容	C ₀	5.0pF typ
頻率老化程度	f_age	±1x 10^-6

電處理：

將電源連接到有源環保晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器"CSX-750FCC3686400T",在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.

輸出負載

建議將石英耐高溫晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
