規格型號：77306435
頻率：1.5~125MHz

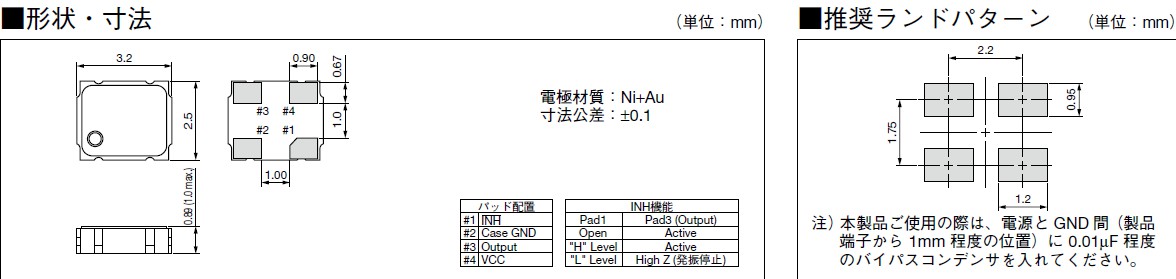

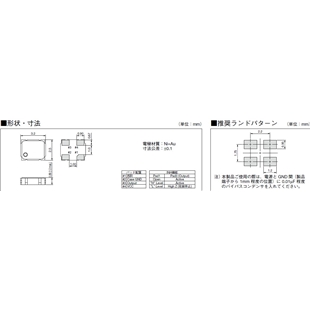

尺寸：3.2x2.5x0.89mm
PDF
產品描述：小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝...

京瓷晶振,有源晶體振蕩器,KC3225A-C2晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把貼片晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.

京瓷把“客戶第一”的原則放在首位,以確保我們提供的產品和服務始終使人們滿意.顧客滿意要求我們對周圍的不斷變化作出快速反應.我們也努力通過有機地動員和管理資源的技術能力,京瓷晶振集團在創造新的價值,用我們的京瓷理念,我們的阿米巴管理系統,我們通過“人類智慧的債券管理的信念.當我們一起努力,參與管理,發現工作中的滿足感和擴大我們真正的潛力,我們人類的成長.京瓷最初是一個郊區的小工廠,沒有錢,沒有證書,沒有聲譽.我們沒有什么可依靠的,只有一點技術和28個值得信賴的同事.盡管如此,公司還是經歷了快速的發展,因為每個人都盡了最大的努力,經理們為了贏得員工的信任而獻出了自己的生命.我們想成為一家優秀的公司,所有員工都可以互相信任,放棄自私的動機,為工作感到自豪.這種愿望成為京瓷管理的基礎

項目	符號	KC3225A-C2規格
頻率范圍	f_nom	1.5~125MHZ
電源電壓	Vcc	+2.5V
頻率偏差(25±3℃)	f_tol	±25，±30，±50，±100×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-10~+70℃ -40℃~+105℃
保存溫度	T_stg	-55~+125℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致耐高溫晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.
