規格型號：81558753
頻率：32.768KHZ

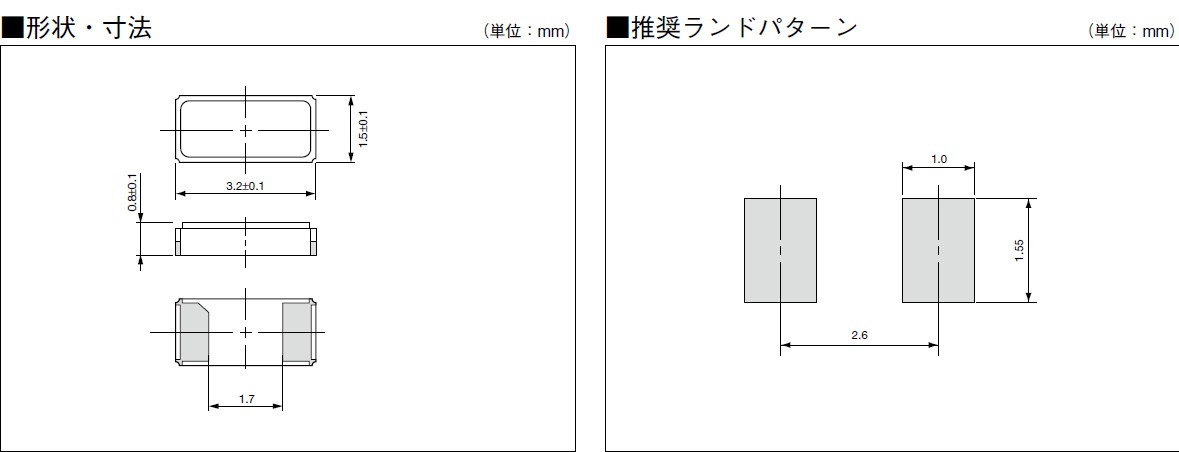

尺寸：3.2x1.5x0.8mm
PDF
產品描述：小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖...

京瓷晶振,石英晶振,ST3215SB晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英SMD晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內

京瓷把“客戶第一”的原則放在首位,以確保我們提供的進口晶振產品和服務始終使人們滿意.顧客滿意要求我們對周圍的不斷變化作出快速反應.我們也努力通過有機地動員和管理資源的技術能力,京瓷集團在創造新的價值,用我們的京瓷理念,我們的阿米巴管理系統,我們通過“人類智慧的債券管理的信念.當我們一起努力,參與管理,發現工作中的滿足感和擴大我們真正的潛力,我們人類的成長.

項目	符號	ST3215SB規格
頻率范圍	f_nom	32.768KHZ
泛波次數	OT	基波
負載電容	CL	7.0PF，9.0pF，12.5pF
頻率偏差(25±3℃)	f_tol	±10，±20×10^-6
等效串聯電阻	R1	60Ωmax.
驅動功率	DL	0.1µW (0.5µW Max.)
工作溫度	T_use	-40~+85℃
保存溫度	T_stg	-55~+85℃
頻率溫度特征 (以25℃為基準)	f_tem	±3×10^-6

熱影響

重復的溫度巨大變化可能會降低受損害的石英無鉛晶體產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

鹵化合物

請勿在鹵素氣體環境下使用工業級晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
