- 規格型號：86718180
- 頻率：32.768KHZ
- 尺寸：1.5*5.0mm
- 產品描述：愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振,愛普生EPSON晶振,無源晶振,音叉晶體,石英無源晶體,石英晶體諧振器,32.768K晶振,時鐘晶體,型號C-004R,編碼Q11C004R1002300是一款超小型圓柱型的插件晶振,尺寸為1550mm,頻...

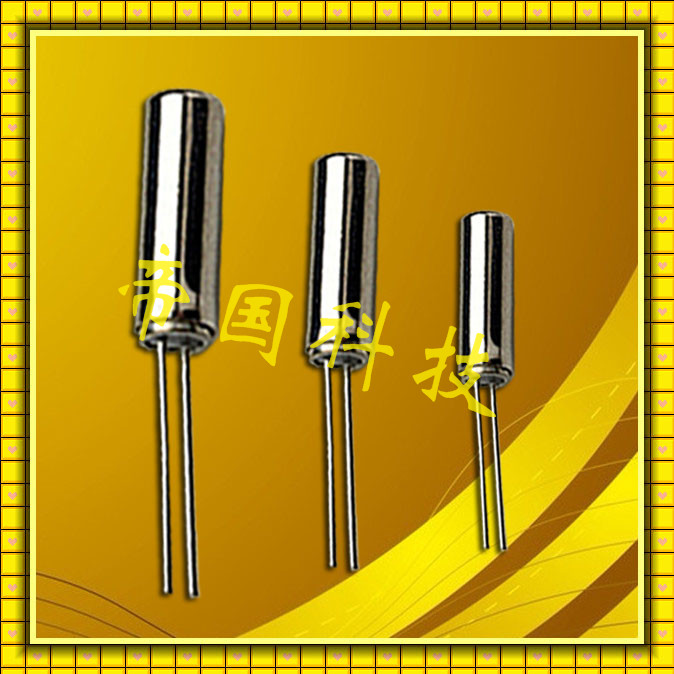

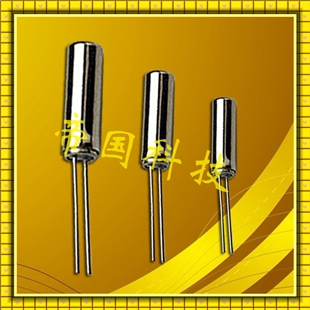

愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振
.jpg)
愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振,愛普生EPSON晶振,無源晶振,音叉晶體,石英無源晶體,石英晶體諧振器,32.768K晶振,時鐘晶體,型號C-004R,編碼Q11C004R1002300是一款超小型圓柱型的插件晶振,尺寸為1550mm,頻率32.768KHZ,負載6pf,精度20ppm,工作溫度-10~+60°C,產品具備良好的穩定性,適合用于兒童玩具,電子產品等領域。
Q11C004R1005000圓柱插件晶振產品具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振

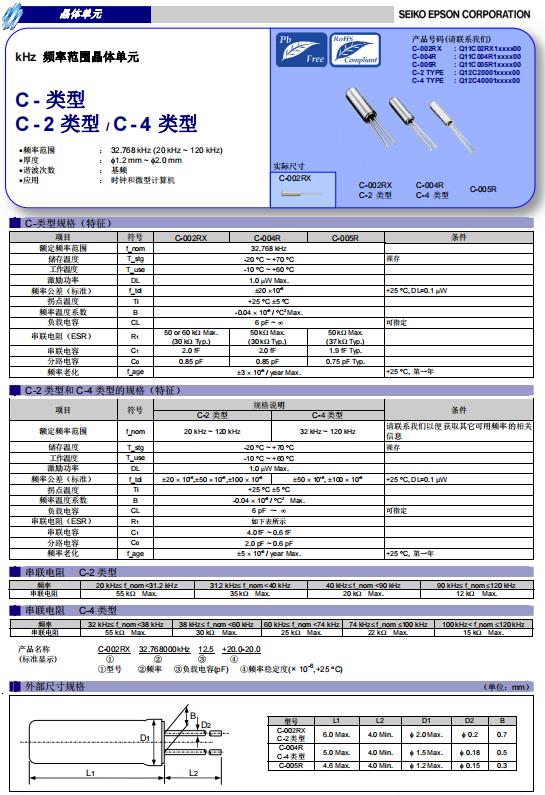

Q11C004R1002300晶振 參數表
| 晶振參數 | 符號 | C-004R | |
| 標準頻率 | fo | 32.768KHZ | |
| 存儲溫度 | T_stg | -55℃ ~ + 125℃ | |
| 工作溫度 | T_use | -10℃ ~ + 60℃ | |
| 頻率穩定度 | F_tol | ±20×10-6 Max | |
| 激進電平 | DL | 1.0 uW Max | |
| 轉換溫度 | TI | ﹢25℃± 5℃ | |
| 拋物系數 | B | -0.04 ×10-6 /℃2 Max | |
| 耐沖擊性 | S.R | ±10 ×10-6 Max | |
| 負載電容 | CL | 9pF(可指定） | |
| 串聯電阻(ESR) | R1 | 50 KΩ Max | |
| 頻率老化 | F_aging | ± 3 ×10-6 /years Max | |

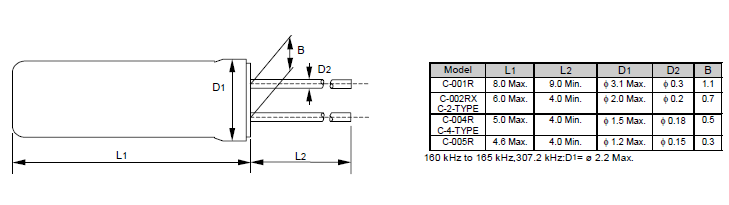

愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振 尺寸圖.png)
.jpg)
Q11C004R1002300石英圓柱晶振晶振 在使用晶振時應注意以下事項:
1：抗沖擊
抗沖擊是指晶振產品可能會(huì )在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會(huì )給晶振照成不良影響.
2：輻射愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振
將貼片晶振暴露于輻射環境會(huì )導致產品性能受到損害,因此應避免陽光長時間的照射.
3：化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.
4：粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
5：鹵化合物
請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會(huì )釋放出鹵素氣體的樹脂.
6：靜電
過高的靜電可能會(huì )損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.愛普生晶振C-004R,Q11C004R1002300石英圓柱晶振
.jpg)
| 編碼 | LxWxH/尺寸 | Model/型號 | Frequency/頻率 | CL Value/負載 | Freq.tol./頻率 @+25°C | Oper. Temper. Range/工作溫度 |
| Q11C004R1000500 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-15.0 ppm | -10 to +60 °C |
| Q11C004R1000700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1000800 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-30.0 ppm | -10 to +60 °C |
| Q11C004R1001200 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 7 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1001700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | -5.0/+15.0 ppm | -10 to +60 °C |
| Q11C004R1002000 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.7 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1002300 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1002400 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 6 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1003200 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-10.0 ppm | -10 to +60 °C |
| Q11C004R1005000 | Φ 1.5 x 5 mm | C-004R | 32.768KHZ晶振 | 10 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1006700 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8 pF | +/-15.0 ppm | -10 to +60 °C |
| Q11C004R1006800 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 20 pF | +/-20.0 ppm | -10 to +60 °C |
| Q11C004R1007300 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 8.2 pF | +/-10.0 ppm | -10 to +60 °C |
| Q11C004R1007400 | Φ 1.5 x 5 mm | C-004R | 32.768000 kHz | 82 pF | +/-20.0 ppm | -10 to +60 °C |
