規格型號：10542722
頻率：20MHZ
尺寸：2.0*1.6mm
PDF
產品描述：Ecliptek晶振EB1620,EB1620JA10-20.000M-TR無源晶體,日蝕晶振,歐美晶振,SMD晶體,無源晶體,石英晶體,型號EB1620,編碼EB1620JA10-20.000M-TR是一款金屬面貼片型的石英晶體諧振器,尺寸為2016mm,頻率20MHZ,精度15ppm,負載...

Ecliptek晶振EB1620,EB1620JA10-20.000M-TR無源晶體,日蝕晶振,歐美晶振,SMD晶體,無源晶體,石英晶體,型號EB1620,編碼EB1620JA10-20.000M-TR是一款金屬面貼片型的石英晶體諧振器,尺寸為2016mm,頻率20MHZ,精度15ppm,負載10PF,工作溫度-40~+85°C,產品具有優良的高品質低損耗的特點,非常適合用于智能家居.無線網絡(luò ).通信產品等領域.

EB1620JA10-19.200M-TR普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體振蕩器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.Ecliptek晶振EB1620,EB1620JA10-20.000M-TR無源晶體

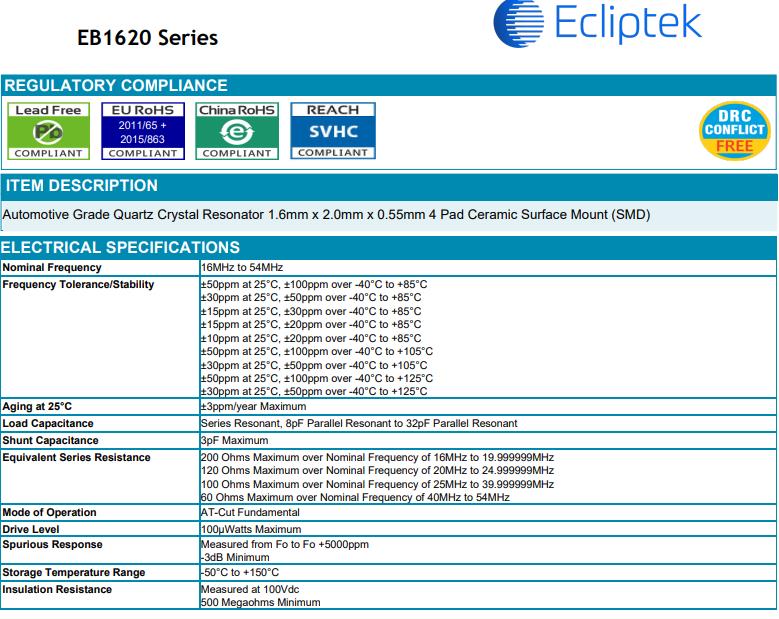

EB1620JA10-20.000M-TR晶振參數表

日蝕晶振規格	單位	EB1620晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±15 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.luck-168.com.cn/
頻率溫度特征	f_tem	±30× 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	10pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	120 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

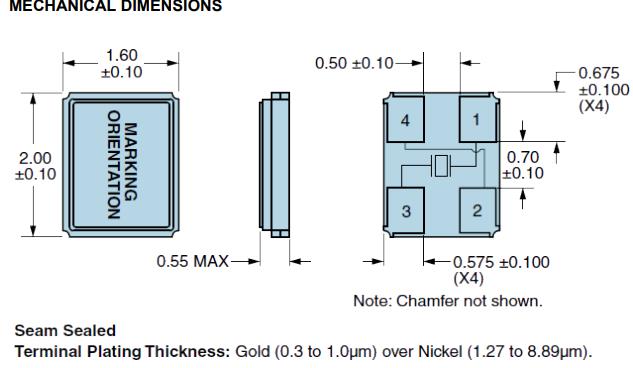

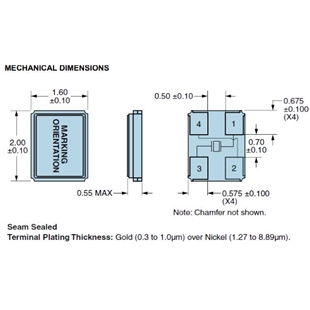

Ecliptek晶振EB1620,EB1620JA10-20.000M-TR無源晶體 尺寸圖

EB1620JA10-20.000M-TR晶振 在使用晶振時應注意以下事項:

1：抗沖擊

抗沖擊是指晶振產品可能會(huì )在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會(huì )給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會(huì )導致產品性能受到損害,因此應避免陽光長時間的照射.

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.Ecliptek晶振EB1620,EB1620JA10-20.000M-TR無源晶體

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會(huì )釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會(huì )損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

歐美晶振編碼	供應商	系列	類型	頻率	頻率穩定性	頻率容差	負載電容
E8WSDC12-32.768K TR	Ecliptek	E8WS	kHz 晶體（音叉）	32.768 kHz	-	±20ppm	12.5pF
EA2532LA18-24.000M TR	Ecliptek	EA2532	MHz 晶體	24 MHz	±30ppm	±15ppm	18pF
E1SJA18-7.3728M TR	Ecliptek	E1S	MHz 晶體	7.3728 MHz	±30ppm	±15ppm	18pF
E1SCA18-8.000M TR	Ecliptek	E1S	MHz 晶體	8 MHz	±100ppm	±50ppm	18pF
E1SFA18-25.000M TR	Ecliptek	E1S	MHz 晶體	25 MHz	±50ppm	±30ppm	18pF
E1SJA18-4.000M TR	Ecliptek	E1S	MHz 晶體	4 MHz	±30ppm	±15ppm	18pF
E1SJA18-25.000M TR	Ecliptek	E1S	MHz 晶體	25 MHz	±30ppm	±15ppm	18pF
E1SEA18-8.000M TR	Ecliptek	E1S	MHz 晶體	8 MHz	±50ppm	±30ppm	18pF
E1SDA12-25.000M TR	Ecliptek	E1S	MHz 晶體	25 MHz	±50ppm	±30ppm	12pF
EA2532LA18-16.000M TR	Ecliptek	EA2532	MHz 晶體	16 MHz	±30ppm	±15ppm	18pF
EA2532LA18-20.000M TR	Ecliptek	EA2532	MHz 晶體	20 MHz	±30ppm	±15ppm	18pF
EA2532QA18-24.000M TR	Ecliptek	EA2532	MHz 晶體	24 MHz	±20ppm	±15ppm	18pF
EA2532QA18-14.7456M TR	Ecliptek	EA2532	MHz 晶體	14.7456 MHz	±20ppm	±15ppm	18pF
EA2532QA18-25.000M TR	Ecliptek	EA2532	MHz 晶體	25 MHz	±20ppm	±15ppm	18pF
EA2532QA08-16.000M TR	Ecliptek	EA2532	MHz 晶體	16 MHz	±20ppm	±15ppm	8pF
EB1620JA10-27.120M TR	Ecliptek	EB1620	MHz 晶體	27.12 MHz	±30ppm	±15ppm	10pF
EB1620JA10-20.000M TR	Ecliptek	EB1620	MHz 晶體	20 MHz	±30ppm	±15ppm	10pF
EB1620JA10-19.200M TR	Ecliptek	EB1620	MHz 晶體	19.2 MHz	±30ppm	±15ppm	10pF
EB1620JA10-26.000M TR	Ecliptek	EB1620	MHz 晶體	26 MHz	±30ppm	±15ppm	10pF
EB1620JA10-27.000M TR	Ecliptek	EB1620	MHz 晶體	27 MHz	±30ppm	±15ppm	10pF
EB2532JA12-24.000M TR	Ecliptek	EB2532	MHz 晶體	24 MHz	±30ppm	±15ppm	12pF
EB2532JA12-28.63636M TR	Ecliptek	EB2532	MHz 晶體	28.63636 MHz	±30ppm	±15ppm	12pF
EB2532JA12-13.560M TR	Ecliptek	EB2532	MHz 晶體	13.56 MHz	±30ppm	±15ppm	12pF
EB2532JA12-27.000M TR	Ecliptek	EB2532	MHz 晶體	27 MHz	±30ppm	±15ppm	12pF
EB2532JA12-40.000M TR	Ecliptek	EB2532	MHz 晶體	40 MHz	±30ppm	±15ppm	12pF
EB1620YA10-24.000M TR	Ecliptek	EB1620	MHz 晶體	24 MHz	±50ppm	±30ppm	10pF
EB1620YA10-26.000M TR	Ecliptek	EB1620	MHz 晶體	26 MHz	±50ppm	±30ppm	10pF
EB1620YA10-24.576M TR	Ecliptek	EB1620	MHz 晶體	24.576 MHz	±50ppm	±30ppm	10pF
EB1620YA10-25.000M TR	Ecliptek晶振	EB1620	MHz 晶體	25 MHz	±50ppm	±30ppm	10pF
EB2532YA12-40.000M TR	Ecliptek	EB2532	MHz 晶體	40 MHz	±50ppm	±30ppm	12pF
EB2532YA12-25.000M TR	Ecliptek	EB2532	MHz 晶體	25 MHz	±50ppm	±30ppm	12pF
EB2532YA12-12.288M TR	Ecliptek	EB2532	MHz 晶體	12.288 MHz	±50ppm	±30ppm	12pF
EB2532YA12-27.000M TR	Ecliptek	EB2532	MHz 晶體	27 MHz	±50ppm	±30ppm	12pF
EB2532YA12-20.000M TR	Ecliptek	EB2532	MHz 晶體	20 MHz	±50ppm	±30ppm	12pF
EB2532YA12-26.000M TR	Ecliptek	EB2532	MHz 晶體	26 MHz	±50ppm	±30ppm	12pF
EB2532YA12-28.63636M TR	Ecliptek	EB2532	MHz 晶體	28.63636 MHz	±50ppm	±30ppm	12pF
EB1216JA10-27.120M TR	Ecliptek	EB1216	MHz 晶體	27.12 MHz	±30ppm	±15ppm	10pF
EB1216JA10-27.000M TR	Ecliptek	EB1216	MHz 晶體	27 MHz	±30ppm	±15ppm	10pF
EB1620YA10-32.000M TR	Ecliptek	EB1620	MHz 晶體	32 MHz	±50ppm	±30ppm	10pF
