零部件短缺的話題無處不在。如今，幾乎每個電子元件都會受到影響。原因是什么？這些問題多種多樣，其中包括供應問題，以及相應的部件的可用性問題。其他可以追溯到數字化，導致最終產品的數量增加，因此，需求增加。這種情況在2023年也不太可能緩解。受影響的公司面臨盡快找到解決方案的挑戰，通常，這意味著使用其他尺寸或其他系列的部件。
為了確保最終一切正常，新元件必須正確安裝在現有電路中。我們的技術支持和產品管理部門的同事現在正在深入研究這個話題。
造成目前這種情況的原因是什么？
嗯，各種原因?qū)е陆M件短缺。一方面，制造商停止生產IC和封裝，因為他們精簡了產品組合。更小組件的普遍趨勢是這些停產的原因之一。然而，像2020年10月日本一家IC制造商的火災這樣的事件，主要影響了TCXOs的生產，也沒有改善這種情況。

此外，疫情還擾亂了全球供應鏈。正是航空貨運受到了這種情況的影響，導致了航運的強勁增長。反過來，這導致了供應瓶頸和價格上漲——原材料也是如此。
經濟放緩源于經濟發展，但也源于疫情的發展，許多公司不得不面對相當克制的訂購行為，在此之后，需求再次大幅上升。即使在疫情開始時訂單減少和病例減少也沒有緩解局勢。
因此，我們注意到頻率給定元件市場明顯的小型化趨勢，就像其他電子元件一樣，首先必須在整個價值鏈中實施。
因此，目前的短缺與使用更小元件的趨勢不謀而合——頻率給定元件的小型化對客戶電路有什么影響？
基本上，可以說石英毛坯的頻率取決于毛坯的厚度或薄度。石英坯越薄，頻率越高。然而，這可能會導致元件小型化的問題，因為低頻時需要更厚的空白。當我們試圖將這些較厚的坯料放入最終應用所需的最小包裝中時，我們遇到了物理限制。當切換到更小的組件時，這是必須考慮的一點。

有向更小的元件發展的趨勢
除此之外，對頻率給定部件的當前要求是在寬溫度范圍內確保高頻率精度，同時具有低功耗。由于輸出頻率取決于客戶電路中的許多不同因素，例如負載容量，我們建議與我們的銷售部門密切交流，以便為相應的應用選擇合適的元件。
我們收到許多客戶詢問他們電路的問題。接下來，我們確定這些問題，通常這需要進行電路分析。在使用其他元件的情況下，可能需要重新設計電路，我們也在這里提供支持。

電路分析有助于識別問題
我們盡一切努力確保顧客的可用性，防止生產線停工。在這方面，與我們的供應商保持密切聯系很有幫助。作為制造商，我們在這里也可以依靠長期穩定的關系。
我們與客戶的合作是緊密的，并建立在開放交流的基礎上。我們從開發到技術支持都照顧我們的客戶。在疫情的困難時期，我們也贏得了新客戶，并通過我們的技術建議和大力支持說服了他們。這讓我們特別開心。尤其是現在，在組件中斷和交付困難的背景下，對于一個成功的項目來說，盡早快速地行動是非常重要的。
在重新設計時需要考慮哪些要點？
在重新設計過程中，必須考慮或多或少完全相同的點，就像電路的新設計一樣。重要的是，石英晶體在電路中諧振。因為封裝的小型化。較小的石英晶體幾乎總是具有較高的諧振電阻。簡單地將它們插入現有電路意味著石英可能不再正確諧振，或者在最壞的情況下，根本不諧振。然而，這可以通過調整電路來解決，例如通過降低負載容量和調整電阻器。
如果在現有電路中使用新元件，還必須分析驅動電平。驅動電平描述了作用在石英晶體上的功率。最大值在數據手冊中定義，不得超過。這是為了避免石英過載。
問題是由于較高的諧振電阻和較小的外殼尺寸，需要較高的驅動電平。然而，高驅動水平反映在石英的壽命中。因此，在所需壽命和振動安全性之間取得平衡至關重要。
最后，應當注意，當使用其它元件時，電路的測量值也必須重建。否則，價值觀就會扭曲。
我還想指出的是，重新設計電路并不是只有一種方法，通常不同的方案都可行。合理的技術建議有助于找到合適的解決方案。我和我的同事們樂意為此效勞。
在哪些其他主題中，我們可以為客戶提供進一步的支持？

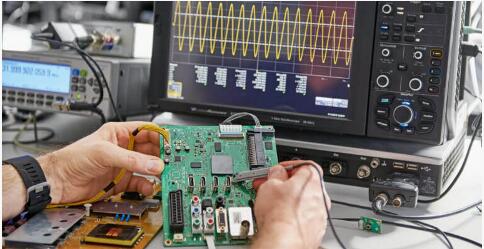

我們不僅在選擇合適的頻率給定元件方面為客戶提供支持，還在電路優化或元件設計支持等方面為客戶提供支持。如前所述，我們在施文寧根的電子實驗室進行客戶特定的電路分析。這樣做，就可以檢查這次采訪中描述的要點。具體來說，這包括頻率精度、振動安全以及布局的相應變化。
你也面臨重新設計的問題嗎？請隨時聯系我們，我們將一起為您的項目找到解決方案。

原廠編碼	生產廠家	型號	頻率	頻率穩定度	頻率偏差	負載電容
405I35D12M00000	CTS 晶振	405	12MHz	±50ppm	±30ppm	18pF
405C35B25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	13pF
405I35D25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	18pF
405C35D12M00000	CTS 晶振	405	12MHz	±50ppm	±30ppm	18pF
405C35B24M00000	CTS 晶振	405	24MHz	±50ppm	±30ppm	13pF
405C35D27M00000	CTS 晶振	405	27MHz	±50ppm	±30ppm	18pF
405C35B16M36800	CTS 晶振	405	16.368MHz	±50ppm	±30ppm	13pF
405C35B19M20000	CTS 晶振	405	19.2MHz	±50ppm	±30ppm	13pF
407F35E022M1184	CTS 晶振	407	22.1184MHz	±50ppm	±30ppm	20pF
407F35E029M4912	CTS 晶振	407	29.4912MHz	±50ppm	±30ppm	20pF
405I35D48M00000	CTS 晶振	405	48MHz	±50ppm	±30ppm	18pF
405C35B11M05920	CTS 晶振	405	11.0592MHz	±50ppm	±30ppm	13pF
407F35E016M3840	CTS 晶振	407	16.384MHz	±50ppm	±30ppm	20pF
405C35E16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	20pF
405C35D10M00000	CTS 晶振	405	10MHz	±50ppm	±30ppm	18pF
406I35D08M00000	CTS 晶振	406	8MHz	±50ppm	±30ppm	18pF
406C35B13M00000	CTS 晶振	406	13MHz	±50ppm	±30ppm	13pF
406C35D12M00000	CTS 晶振	406	12MHz	±50ppm	±30ppm	18pF
406C35B14M00000	CTS 晶振	406	14MHz	±50ppm	±30ppm	13pF
405C11B26M00000	CTS 晶振	405	26MHz	±10ppm	±10ppm	13pF
405C11A16M00000	CTS 晶振	405	16MHz	±10ppm	±10ppm	10pF
405C11A19M20000	CTS 晶振	405	19.2MHz	±10ppm	±10ppm	10pF
405C35B12M80000	CTS 晶振	405	12.8MHz	±50ppm	±30ppm	13pF
405C35B13M00000	CTS 晶振	405	13MHz	±50ppm	±30ppm	13pF
405C35E12M00000	CTS 晶振	405	12MHz	±50ppm	±30ppm	20pF
405I35B40M00000	CTS 晶振	405	40MHz	±50ppm	±30ppm	13pF
405C35D14M31818	CTS 石英晶振	405	14.31818MHz	±50ppm	±30ppm	18pF
405C35D12M28800	CTS 晶振	405	12.288MHz	±50ppm	±30ppm	18pF
405I35B16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	13pF
405C35D30M00000	CTS 晶振	405	30MHz	±50ppm	±30ppm	18pF
405I35D20M00000	CTS 晶振	405	20MHz	±50ppm	±30ppm	18pF
405C35B26M00000	CTS 晶振	405	26MHz	±50ppm	±30ppm	13pF
407F35E009M6000	CTS 晶振	407	9.6MHz	±50ppm	±30ppm	20pF
405C35E10M00000	CTS 晶振	405	10MHz	±50ppm	±30ppm	20pF
407F39E008M0000	CTS 晶振	407	8MHz	±50ppm	±30ppm	20pF
405C35D24M00000	CTS 晶振	405	24MHz	±50ppm	±30ppm	18pF
405I35E25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	20pF
405C35B20M00000	CTS 晶振	405	20MHz	±50ppm	±30ppm	13pF
405C35B20M00000	CTS 晶振	405	20MHz	±50ppm	±30ppm	13pF
405C35B20M00000	CTS 晶振	405	20MHz	±50ppm	±30ppm	13pF
406C35B24M57600	CTS 晶振	406	24.576MHz	±50ppm	±30ppm	13pF
406I35D10M00000	CTS 晶振	406	10MHz	±50ppm	±30ppm	18pF
406I35D12M00000	CTS 晶振	406	12MHz	±50ppm	±30ppm	18pF
406C35D25M00000	CTS 晶振	406	25MHz	±50ppm	±30ppm	18pF
406C35B18M43200	CTS 晶振	406	18.432MHz	±50ppm	±30ppm	13pF
406I35D14M31818	CTS 晶振	406	14.31818MHz	±50ppm	±30ppm	18pF
406C35B10M00000	CTS 晶振	406	10MHz	±50ppm	±30ppm	13pF
406C35B44M54500	CTS 晶振	406	44.545MHz	±50ppm	±30ppm	13pF
406C35B30M00000	CTS 晶振	406	30MHz	±50ppm	±30ppm	13pF
406C35D24M00000	CTS 晶振	406	24MHz	±50ppm	±30ppm	18pF
407T35E050M0000	CTS 晶振	407	50MHz	±50ppm	±30ppm	20pF
405C11A25M00000	CTS 晶振	405	25MHz	±10ppm	±10ppm	10pF
405C11A25M00000	CTS 晶振	405	25MHz	±10ppm	±10ppm	10pF
405C11A25M00000	CTS 晶振	405	25MHz	±10ppm	±10ppm	10pF
405C11A40M00000	CTS 晶振	405	40MHz	±10ppm	±10ppm	10pF
405C11A40M00000	CTS 晶振	405	40MHz	±10ppm	±10ppm	10pF
405C11A40M00000	CTS 晶振	405	40MHz	±10ppm	±10ppm	10pF
405C11A26M00000	CTS 晶振	405	26MHz	±10ppm	±10ppm	10pF
405C11A26M00000	CTS 晶振	405	26MHz	±10ppm	±10ppm	10pF
405C11A26M00000	CTS 晶振	405	26MHz	±10ppm	±10ppm	10pF
405C11A18M43200	CTS 晶振	405	18.432MHz	±10ppm	±10ppm	10pF
405C11A18M43200	CTS 晶振	405	18.432MHz	±10ppm	±10ppm	10pF
405C11A18M43200	CTS 晶振	405	18.432MHz	±10ppm	±10ppm	10pF
405C11A14M74560	CTS 晶振	405	14.7456MHz	±10ppm	±10ppm	10pF
405C11A14M74560	CTS 晶振	405	14.7456MHz	±10ppm	±10ppm	10pF
405C11A14M74560	CTS 晶振	405	14.7456MHz	±10ppm	±10ppm	10pF
405C11A20M00000	CTS 晶振	405	20MHz	±10ppm	±10ppm	10pF
405C11A20M00000	CTS 晶振	405	20MHz	±10ppm	±10ppm	10pF
405C11A20M00000	CTS 晶振	405	20MHz	±10ppm	±10ppm	10pF
405C11A30M00000	CTS 晶振	405	30MHz	±10ppm	±10ppm	10pF
405C11A30M00000	CTS 晶振	405	30MHz	±10ppm	±10ppm	10pF
405C11A30M00000	CTS 晶振	405	30MHz	±10ppm	±10ppm	10pF
405C11A10M00000	CTS 晶振	405	10MHz	±10ppm	±10ppm	10pF
405C11A10M00000	CTS 晶振	405	10MHz	±10ppm	±10ppm	10pF
405C11A10M00000	CTS 晶振	405	10MHz	±10ppm	±10ppm	10pF
405C11A11M05920	CTS 晶振	405	11.0592MHz	±10ppm	±10ppm	10pF
405C11A11M05920	CTS 晶振	405	11.0592MHz	±10ppm	±10ppm	10pF
405C11A11M05920	CTS 晶振	405	11.0592MHz	±10ppm	±10ppm	10pF
405C11A15M36000	CTS 晶振	405	15.36MHz	±10ppm	±10ppm	10pF
405C11A15M36000	CTS 晶振	405	15.36MHz	±10ppm	±10ppm	10pF
405C11A15M36000	CTS 晶振	405	15.36MHz	±10ppm	±10ppm	10pF
405C11A13M56000	CTS 晶振	405	13.56MHz	±10ppm	±10ppm	10pF
405C11A13M56000	CTS 晶振	405	13.56MHz	±10ppm	±10ppm	10pF
405C11A13M56000	CTS 晶振	405	13.56MHz	±10ppm	±10ppm	10pF
407F35E036M0000	CTS 晶振	407	36MHz	±50ppm	±30ppm	20pF
405C35B32M00000	CTS 晶振	405	32MHz	±50ppm	±30ppm	13pF
405C35B32M00000	CTS 晶振	405	32MHz	±50ppm	±30ppm	13pF
405C35B32M00000	CTS 晶振	405	32MHz	±50ppm	±30ppm	13pF
405C35E25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	20pF
405C35E25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	20pF
405C35E25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	20pF
405I35B25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	13pF
405I35B25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	13pF
405I35B25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	13pF
407F35E012M5000	CTS 晶振	407	12.5MHz	±50ppm	±30ppm	20pF
405C35D25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	18pF
405C35D25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	18pF
405C35D25M00000	CTS 晶振	405	25MHz	±50ppm	±30ppm	18pF
405C35D16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	18pF
405C35D16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	18pF
405C35D16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	18pF
407F35E016M6700	CTS 晶振	407	16.67MHz	±50ppm	±30ppm	20pF
405C35B14M74560	CTS 晶振	405	14.7456MHz	±50ppm	±30ppm	13pF
405C35B14M74560	CTS 晶振	405	14.7456MHz	±50ppm	±30ppm	13pF
405C35B14M74560	CTS 晶振	405	14.7456MHz	±50ppm	±30ppm	13pF
405I35D18M43200	CTS 晶振	405	18.432MHz	±50ppm	±30ppm	18pF
405I35D18M43200	CTS 晶振	405	18.432MHz	±50ppm	±30ppm	18pF
405I35D18M43200	CTS 晶振	405	18.432MHz	±50ppm	±30ppm	18pF
405I35D16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	18pF
405I35D16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	18pF
405I35D16M00000	CTS 晶振	405	16MHz	±50ppm	±30ppm	18pF
405I35D10M00000	CTS 晶振	405	10MHz	±50ppm	±30ppm	18pF
405I35D10M00000	CTS 晶振	405	10MHz	±50ppm	±30ppm	18pF
405I35D10M00000	CTS 晶振	405	10MHz	±50ppm	±30ppm	18pF
406C35B27M00000	CTS 晶振	406	27MHz	±50ppm	±30ppm	13pF
406I35D16M00000	CTS 晶振	406	16MHz	±50ppm	±30ppm	18pF
406C35B13M22500	CTS 晶振	406	13.225MHz	±50ppm	±30ppm	13pF
406C35B13M22500	CTS 晶振	406	13.225MHz	±50ppm	±30ppm	13pF
406C35B13M22500	CTS 晶振	406	13.225MHz	±50ppm	±30ppm	13pF
406I35D20M00000	CTS 晶振	406	20MHz	±50ppm	±30ppm	18pF
406I35D20M00000	CTS 晶振	406	20MHz	±50ppm	±30ppm	18pF
406I35D20M00000	CTS 晶振	406	20MHz	±50ppm	±30ppm	18pF
405C11A12M00000	CTS 晶振	405	12MHz	±10ppm	±10ppm	10pF
405C11A12M00000	CTS 晶振	405	12MHz	±10ppm	±10ppm	10pF
405C11A12M00000	CTS 晶振	405	12MHz	±10ppm	±10ppm	10pF
405C11A12M80000	CTS 晶振	405	12.8MHz	±10ppm	±10ppm	10pF
405C11A12M80000	CTS 晶振	405	12.8MHz	±10ppm	±10ppm	10pF
405C11A12M80000	CTS 晶振	405	12.8MHz	±10ppm	±10ppm	10pF
405C11A24M00000	CTS 晶振	405	24MHz	±10ppm	±10ppm	10pF
405C11A24M00000	CTS 晶振	405	24MHz	±10ppm	±10ppm	10pF
405C11A24M00000	CTS 晶振	405	24MHz	±10ppm	±10ppm	10pF
405I35D24M00000	CTS 晶振	405	24MHz	±50ppm	±30ppm	18pF
405I35D24M00000	CTS 晶振	405	24MHz	±50ppm	±30ppm	18pF
405I35D24M00000	CTS 晶振	405	24MHz	±50ppm	±30ppm	18pF
