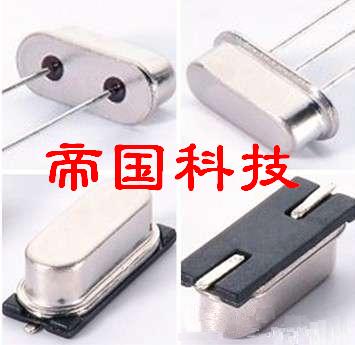

諧振器一般分為插件（Dip）和貼片（SMD）。插件中又分為HC-49U、HC-49U/S、音叉型（圓柱）。HC-49U一般稱49U，有些采購俗稱 “高型”，而HC-49U/S一般稱49S，俗稱“矮型”。音叉型按照體積分可分為3*8，2*6，1*5，1*4等等。貼片型是按大小和腳位來分類。例如7*5（0705）、6*3.5（0603），5*3.2（5032）等等。腳位有4pin和2pin之分。
而振蕩器也是可以分為插件和貼片。插件的可以按大小和腳位來分。例如所謂全尺寸的，又稱長方形或者14pin，半尺寸的又稱為正方形或者8pin。不過要注意的是，這里的14pin和8pin都是指振蕩器內部核心IC的腳位數，振蕩器本身是4pin。而從不同的應用層面來分，又可分為OSC(普通鐘振)， TCXO（溫度補償），VCXO（壓控），OCXO（恒溫）等等。
3、基本術語。我想這也是很多采購同學比較模糊的地方。這里我選了一些常用的諧振器術語拿來做一下解釋。
Frequency Tolerance（調整頻差）：在規定條件下，在基準溫度（25±2℃）與標稱頻率允許的偏差。一般用PPm（百萬分之）表示。
Frequency Stability(溫度頻差)：指在規定的工作溫度范圍內，與標稱頻率允許的偏差。用PPm表示。
Aging（年老化率）：在規定條件下，晶體工作頻率隨時間而允許的相對變化。以年為時間單位衡量時稱為年老化率。
Shunt Capacitance（靜電容）：等效電路中與串聯臂并接的電容，也叫并電容，通常用C0表示。
Load Capacitance（負載電容）：與晶體一起決定負載諧振頻率fL的有效外界電容，通常用CL表示。
一般最關注的參數有2個，即調整頻差，負載電容。有一部分對溫度頻差有要求。如果工作溫度范圍比較廣，則會對工作溫度范圍有所要求，即所謂寬溫。

4、選用。主要講講諧振器。理論上來說，只要參數確定，選任何一種型號都是可以正常使用的。例如49U和49S替換，49S和圓柱以及和貼片替換，都是沒有問題的。但在實際選擇中會根據電路特點，成本以及便利性來考量和選擇。一般來說，簡單的應用中主要都是從成本在考慮。但是有些產品或者電路會對晶振的等效電阻，激勵功率等等提出要求，所以就會在不同的型號中加以選擇。另外，貼片則主要是為了適應產品日益小型化和提高生產效率的要求。聽到有些采購朋友說，只能選49S而不能用49U或者反之，這是一個小誤區。
而鐘振的選擇則主要決定產品電路的特性的要求，一般來說鐘振在精密性以及需要達到相關應用的要求會更好。例如手機，通信機站，衛星等等。 “錘煉民族精品，打造世界名牌”是帝國科技肩負的民族使命。多年來帝國科技以攻克音叉晶體生產制造工藝及設備難題而享譽同行。但是單純的技術攻關并不是我們的全部目的，為積極推進我國石英晶體產業的做大做強承擔相應責任和義務，在高端音叉晶體領域盡快打破國外品牌在中國的壟斷，才是我們的崇高理念和價值體現。創新源自夢想，責任成就使命。當前，技術進步日新月異，市場競爭日益激烈。帝國科技將一如既往地以創新和民族使命為旗幟，與業內同行企業攜手共進，共創我國石英晶振行業的美好明天。
