①指針式和數字式石英手表的基本構成。指針式石英手表又稱模擬式石英手表。具有傳統機械手表的指針式表盤面。根據需要，可以制成三針或兩針,可以附加單歷或雙歷。是一種受歡迎的石英手表。數字式石英手表不用指針而是用數字顯示時間。顯示方式有兩種。一種是發光二極管顯示（簡稱 LED）,因耗電大,現已不再使用；另一種是液晶顯示（簡稱LCD），為現在的大多數數字式石英手表采用。它耗電小，結構簡單，成本低。但液晶顯示屬于被動發光，在黑暗中要有表內照明才能看見數字，同時液晶視角較小。雙顯石英手表綜合了以上兩種石英的手表優點。它既有指針式石英手表的指針，又有數字顯示，功能齊全。指針式和數字式石英的共同特點是：能源都是采用電池，常用氧化銀電池或汞電池；時間基準都是采用石英振蕩器，頻率一般為 32.768K表晶。為了從這個頻率獲得時間的基本單位秒、分和小時，采用中大規模互補型金屬氧化物半導體集成電路，即CMOS集成電路。這兩種的最大差異在于：指針式石英手表中，為了把電信號轉變?yōu)橹羔樀霓D(zhuǎn)動來指示時間，采用了作為換能器的微型步進電機以及齒輪傳動系統；數字式石英手表中則采用數字液晶顯示器件，并在電路中設有相應的控制電路和升壓電路等。

②指針式和數字式石英鐘的基本構成。石英鐘的結構特點與石英手表相似，但由于石英鐘可以采用較大容量的電池或以交流供電，所以可以使用發光二極管來顯示時間，顯示顏色鮮艷。數字式石英鐘也可以制成大型鐘，用在室外。液晶顯示只適用于小型省電的石英鐘。此外，石英鐘的石英振蕩器多數采用具有較好溫度頻率特性的帝國科技石英晶振4.19MHz的石英諧振器，也有采用32.768K石英諧振器的表晶；鐘內經常附加音樂報時等功能；步進電機具有較大的輸出力矩等。這些都是為了適應石英鐘鐘面較大、使用環境復雜等情況而設計的。

       石英鐘表主要由石英晶體諧振器、集成電路、步進電機(用于指針式)、液晶顯示屏（用于數字式）、手表電池或交流電源組成，此外還包括導電橡膠、微調電容、照明燈泡、蜂鳴器等元件。

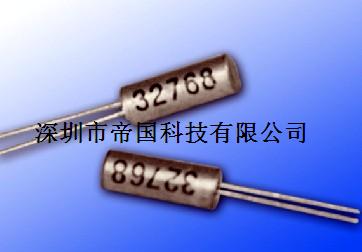

      石英諧振器又稱石英振子。由化學成分為SiO2的人造石英晶體，按照一定的切割形式并經特殊加工制成的。利用它的正負壓電效應并與電子線路連接，即可形成作為時間基準的石英振蕩器。一般石英手表使用的是X+5°切型、彎曲振動模式、頻率為32768Hz的音叉形石英諧振器。它的體積小，溫度拐點（在拐點附近頻率隨溫度的變化最小）選在常溫，適宜戴在手腕上。石英鐘常用的是AT切型、厚度切變振動模式、頻率為4.194304MHz的雙凸透鏡形石英諧振器。它的溫度特性好,能適應室內外溫度變化較大的環境。

      石英諧振器具有很高的品質因數，因而由它組成的石英振蕩器有很高的穩定度，能大大提高鐘表的走時精度。一般石英鐘表的日差（見鐘表日差）小于0.5秒/日，這個精度是一般機械鐘表無法達到的。為了進一步提高走時穩定性，還可以采用雙振子溫度補償電路或雙振蕩器(VC-TCXO壓控溫補振蕩器）溫度補償電路,它們可分別使走時誤差縮小到5秒／月和5秒／年。

      CMOS集成電路石英鐘表內最關鍵的部件之一。石英手表要求微功耗（1µA）、小體積和低電壓(1.5V)，為此須采用特制的中大規模CMOS集成電路。在指針式和數字式石英手表中，CMOS所完成的功能不完全相同。在指針式石英手表中，需要完成振蕩、分頻、驅動步進電機等項工作，一般采用中等規模 CMOS集成電路；而在數字式石英手表中，除要完成振蕩、分頻、升壓、驅動液晶顯示等功能外，往往還要完成鬧時、秒表等多種功能，所以采用大規模CMOS 集成電路。石英鐘內的集成電路基本上與石英手表內的相似，但因為石英鐘要求輸出較大功率，電路的功耗（由幾十微安至幾百微安）也遠大于石英手表，故集成電路的功耗也較大。

      進步電機在指針式石英鐘表內，電機作為換能器，把秒脈沖信號變成機械輪系的轉動，帶動指針指示時間。帝國晶振電機的特點是低功耗、小體積、轉換效率高、結構簡單。常用鐘表步進電機有雙偏心式、單偏心式、雙凹坑式和單凹坑式等徑向充磁的單相永磁步進電機，另外還有軸向充磁的雙定子式步進電機。其中雙凹坑式的定子做成一體，結構簡單，耗電量小，應用較廣。石英鐘用步進電機比石英手表的體積稍大,耗電較多,有較大輸出力矩。步進電機的轉子磁鋼采用矯頑力大、剩磁密度大的合金材料如釤鈷合金等，定子常用坡莫合金，線圈多采用小線徑高強度漆包線。

液晶顯示屏數字式石英手表和一些數字式石英鐘中用來顯示時間的部件。液晶即某些有機化合物（如芳香族化合物）在液體狀態下的石英晶體，兼具液體和晶體的雙重性質。液晶屏上數字的顯示是利用了液晶的扭曲效應與偏振光相配合而產生的效果。液晶屏上的每一位數字符號均由7段字劃組成,由電路控制顯示不同的數字。
    手表電池又稱扣式電池。是石英手表的能源，所起的作用相當于機械手表發條的作用。它的特點是體積小、容量高、使用期限長、放電特性好。各種扣式電池都是由正極、負極、電解質、隔離層和外殼 5部分組成。常用的手表電池有：①氧化銀電池，又稱銀鋅電池，電壓為1.55V,是石英手表中應用最普遍的電池，具有較高的體能密度和穩定性，沒有環境公害。②氧化汞電池，又稱汞電池，電壓為 1.35V。是最早研制成的手表電池。由于有環境公害，已較少使用。③過氧化銀電池，又稱二價銀電池,電壓1.55V。它的容量高，但電壓穩定性差。④鋰電池。用金屬鋰作負極，具有電壓高（一般為3V有源晶振）、自放電率低、保存壽命長的特點。有較廣泛的應用前途。⑤太陽能電池。能把光能轉換成電能。一般均有二次電池（鎳鎘電池），每天只要短時間受太陽光或燈光照射就可以使手表正常走時。石英鐘也常用太陽能電池。
機械表與石英表的核心部件，也就是決定一秒鐘長短的機構不同。機械表是彈簧，由發條驅動，也就是需要上弦。彈簧受外界的影響比較大，而且由于彈簧的影響，剛上完弦容易快，當然世界名牌手表處理得比較好。
一般的石英表其計時機構是晶振，利用其振動周期很有規律來計時，這種振動很少受外界環境影響，也不用上弦，只要有電能供給，所以石英表走時準確。
現在最準確的是原子鐘，其原理與石英表差不多，也是利用原子的固有周期計時，但是精確性最高。
石英電子鐘表中，以電池為能源，以石英振蕩器為時間基準，以集成電路為核心通過指針或數字來顯示時間的結構。
                                作者：帝國科技
