更多>>什么是石英晶體的“AT”切割和基波與泛音和驅動電平?
來源：http://www.luck-168.com.cn 作者：帝國科技 2019年06月29
操作理論是讓晶體行業有個參考的標準化,更多的晶振人多些了解這些專業性詞語代表的重要性和專業參數,更好的處理晶振的相關基礎知識.
石英晶體單元通過將機械振動轉換成特定頻率的電流,充當振蕩器電路的控制元件.這是通過“壓電”效應實現的.壓電是壓力產生的電.在壓電材料中,沿軸施加機械壓力將導致沿與第一軸成直角的軸產生電荷.在一些材料中,發現了正壓電效應,這意味著在軸的端部施加電場將導致沿與第一軸成直角的軸的機械偏轉.石英在機械、電氣和化學性質方面特別適合制造頻率控制裝置.在一定頻率和溫度范圍內振蕩的石英晶體單元已經發展了多年.圖1顯示了石英石中特定元素的位置.圖1
.png)

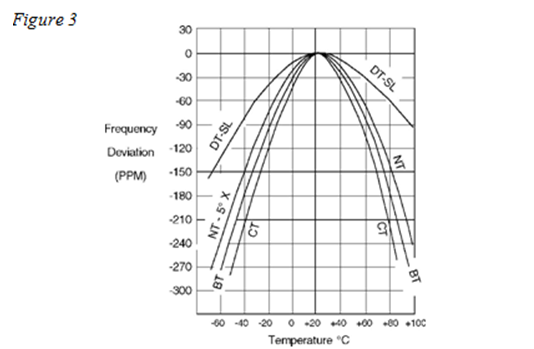

如上所示的進口晶振元件以各種模式振動,其中最重要的是拉伸、彎曲和剪切.振動模式?jīng)Q定了給定元件的最大頻率、穩定性與溫度的關系以及電阻.各種振動模式如圖2所示,而各種頻率穩定性與溫度的比較如圖3所示.
圖2
.png)
圖3

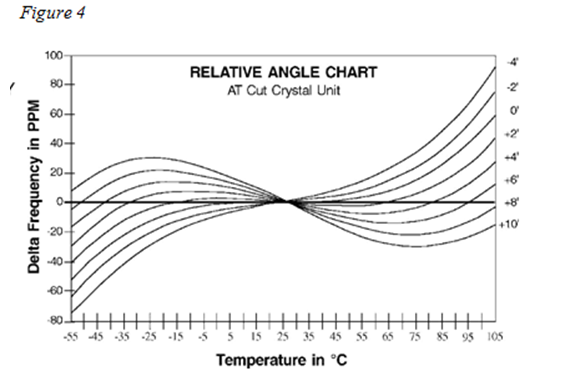

在各種元件中,石英晶振“AT”切割變得最受歡迎,因?yàn)樗谙鄬^高的頻率下可用,表現出出色的頻率與溫度穩定性,并且以合理的成本廣泛可用.“AT”切割晶體單元的頻率與溫度能力如圖4所示.
圖4
基波與泛音
這主要是在指定“AT”切割石英晶體振蕩器單元時需要考慮的問題.隨著共振板厚度的減小,這些單元的頻率增加.在某一點上,通常在30兆赫左右,板變得太薄而不能有效加工.由于“AT”將在基頻的奇整數倍諧振,因此在訂購高頻晶體時,有必要指定所需的泛音順序.
驅動電平
驅動電平是晶體消耗的功率.驅動水平通常以微瓦或毫瓦為單位,典型值為100微瓦.
所有石英貼片晶振晶體都會有自己的一套常規的流程和規范,我們多些交流會更了解其中的奧秘,更加考驗對晶振的專業理解！希望可以幫到大家解決問題！
