　　初學者入門須知:晶體以及振蕩器之間的不同之處
　　這個小長假著實有點長,國慶中秋一起放,如今假期余額已經顯示不足;在放假期間也比較輕松,所以小編閑來無事就整理了一下一些有關石英晶振方面的基礎知識,在鞏固自身的同時也能夠?yàn)樾枰呐笥崖员M綿薄之力;今天就淺談一下石英晶振(晶體)和振蕩器之間的不同之處.

　　無源晶體--無源晶體需要用DSP片內的振蕩器,在datasheet上有建議的連接方法.無源晶體沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的石英晶振晶體可以適用于多種電壓,可用于多種不同時鐘信號電壓要求的DSP,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者.無源晶體相對于晶振而言其缺陷是信號質量較差,通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等),更換不同頻率的晶體時周邊配置電路需要做相應的調整.建議采用精度較高的石英晶體,盡可能不要采用精度低的陶瓷晶振.
　　普通壓電無源石英晶體是一種無極性元件,晶體內部本身只有經過加工的單一石英晶片,英文單詞叫做(Quartzcrystal)需要借助設計的電路才能產生振蕩信號,單晶振本身是無非發生振蕩的,插件的一般常規都是二個腳,當然也會有三個腳的,中間那個腳一般用來接地,當然隨著科技的發展,后來有了四個腳的普通貼片石英晶體諧振器,四個腳其實只要二個腳才是真正通電工作的,剩余兩個腳一個是懸空,一個是可以用來接地(可接可不接).無源晶振通常分為石英晶體和陶瓷晶振,均有插件式以及貼片式,這在我們之前的文章中都有提到過的,詳情可以登入億金官網查詢了解.
　　有源晶振--有源晶振相較于無源晶振是不需要DSP的內部振蕩器,信號質量好,比較穩定,而且連接方式相對簡單(主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),不需要復雜的配置電路.有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓.相對于無源晶體,有源石英晶體振蕩器的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較差,而且價格高.對于時序要求敏感的應用,個人認為還是有源的晶振好,因?yàn)榭梢赃x用比較精密的晶振,甚至是高檔的溫度補償晶振.有些DSP內部沒有起振電路,只能使用有源的晶振,如TI的6000系列等.有源晶振相比于無源晶體通常體積較大,但現在許多有源晶振是表貼的,體積和晶體相當,有的甚至比許多晶體還要小.總體來說晶振的穩定度等方面好于晶體,尤其是精密測量等領域,絕大多數用的都是高檔的貼片晶振,這樣就可以把各種補償技術集成在一起,減少了設計的復雜性.

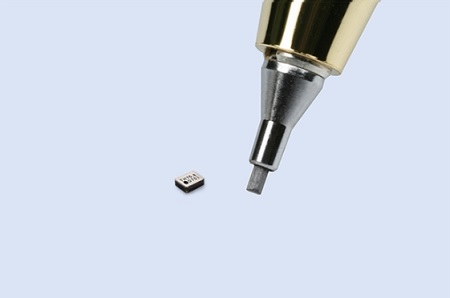

　　有源石英晶體振蕩器是最少擁有4個腳的產品,四個腳的用途是:一腳懸空,二腳接地,三腳接輸出,四腳接電壓,電壓也有分為以下幾種,1.8V-2.5V-3V-3.3V-3.8V-5V等電壓,振蕩器內部本身除了有加工過的壓電石英晶片外,還有有源振蕩器IC,以及電阻兩顆,電容兩顆,有些會有一顆三級穩壓管等原件,插件的外觀體積比較大,但是隨著現在的科技發展,有源晶振體積也從最初的超大體積20mmX11mm,7mmX5mm到現在的2.5mmX2.0mm,2.0X1.6mm的小尺寸,有源晶振的英文單詞簡稱為(Quartz crystal oscillator).常用封裝有:7050晶振,6053晶振,5032晶振,3225晶振,2520晶振,2016晶振,1612晶振等.

　　有源晶振也稱之為石英晶體振蕩器,是由品質因素極高的石英晶體振子(即諧振器和振蕩電路組成.晶體的品質、切割取向、晶體振子的結構及電路形式等,共同決定振蕩器的性能.石英晶體振蕩器分為:普通石英晶體振蕩(SPXO),電壓控制式晶體振蕩器(VCXO壓控晶振),溫度補償式晶體振蕩(TCXO溫補晶振),壓控溫補式晶體振蕩器(VC-TCXO壓控溫補晶振),恒溫控制式晶體振蕩(OCXO恒溫晶振).
　　是的,通俗的講無源晶振就是不帶電壓源的,而有源晶振即是帶有電壓源的;從本質上來看,兩者的起振方式完全不同;從應用領域來看,無源晶振大多應用于常見且要求不高的產品之上,而有源晶振因其性能的緣故多用于要求較高的產品上,如通信設備等,但這也并非是絕對的,只是一般情況下是如此,比如車載方面,雖然要求非常高,但是也有很多無源晶振能夠使用,這些無源晶振普遍都有一個特點,那就是耐高溫且穩定性優良,這是各廠家針對車載特別開發的產品.
