規格型號：96777389
頻率：40MHZ
尺寸：3.2*2.5mm
PDF

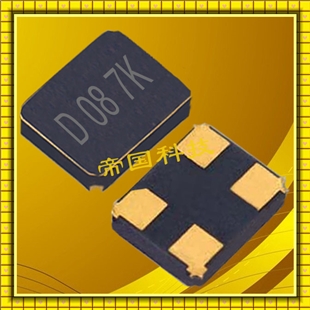

產品描述：DSX321G陶瓷晶體,KDS晶振,1C240000AB0G諧振器，超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體...

DSX321G陶瓷晶體,KDS晶振,1C240000AB0G諧振器，超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

DSX321G陶瓷晶體,KDS晶振,1C240000AB0G諧振器，KDS振蕩器,跟普通的KDS石英晶體諧振器,兩者有一定的區別,晶體振蕩器是在壓電石英晶片兩邊施加機械壓力,在壓電石英晶片的放心產生電場,這樣的現象為壓電效應,普通石英晶體振蕩器一般應用范圍就一般的電子數碼產品.

型名	DSX321G/DSX320GE
周波數範囲	40MHz
オーバトーン次數	Fundamental
負荷容量	10pF
勵振レベル	10μW（200μW max.）
周波數許容偏差	±10×10−6 （at 25℃）
直列抵抗	400Ω max.	200Ω max.	150Ω max.	120Ω max.	100Ω max.
周波數溫度特性	±100×10−6/ ー 40 ~＋125℃（Ref. to 25℃）
保存溫度範囲	ー 40 ~＋150℃
信頼性仕様	AEC-Q200
梱包単位 (1)	3000pcs./reel（φ180）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

7-2:PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

熱影響

重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.DSX321G陶瓷晶體,KDS晶振,1C240000AB0G諧振器.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
