規格型號：22647443
頻率：26~52MHZ
尺寸：1.6x1.2mm
PDF
產品描述：有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對...

KDS晶振,有源晶振,DSB1612WA晶振,低損耗晶振，日本株式會社KDS晶振不斷努力為我們的客戶在日本國內外提供世界一流的質量和滿意程度高。所生產石英晶振，陶瓷晶振,聲表面諧振器,有源晶振等器件遍布全球,包括美國、英國、德國，到中國，新加坡，泰國和其他亞洲國家。以“依賴”為公司方針，以客戶為導向，創新高效的經營管理，努力創造利潤，履行企業社會責任。
    日本KDS大真空晶振,于1993年被天津政府對外資招商部特別邀請在中國天津投資.日本大真空在當年5月份,就在天津市位于武清開發區確定投資建廠,品牌是簡稱(KDS晶振)當時總額1.4億美元,注冊資本4867.3萬美元,占地面積67.5畝.
    日本大真空株式會社KDS晶振品牌實力見證未來,KDS晶振集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有壓控晶體振蕩器,貼片晶振,陶瓷霧化片,32.768K鐘表晶振,溫補晶振的生產工廠,而天津KDS晶振工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷.

規格參數	DSB1612WA晶振
頻率范圍	26-52MHZ
電源電壓	＋1.8V~＋3.3V
負載電容	10PF
溫度特征	±10×10^-6 max /−30~＋85℃ ±30×10^-6 max /-40~+85℃
消費電流	+3.2mA max (3.25MHZ≦fo≦32MHZ) +3.6mA max (32MHZ＜fo≦40MHZ) +4.0mA max（40MHZ＜fo≦48MHZ） +4.5mA max（48MHZ＜fo≦60MHZ）
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	3.0ms max

    鹵化合物
    請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
    靜電
    過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。
    在設計時
    機械振動的影響
    當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
    PCB設計指導
    (1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

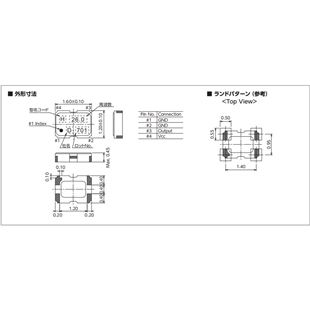

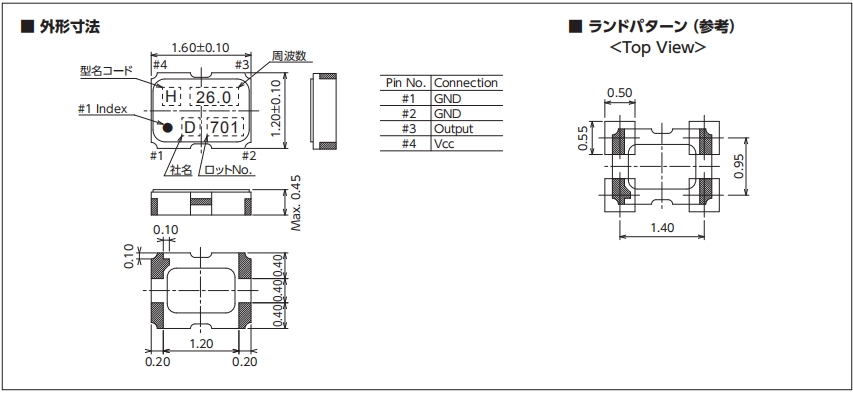

    (2) 在設計時請參考相應的推薦封裝。
    (3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
    (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
