規格型號：2278082
頻率：12~60MHZ

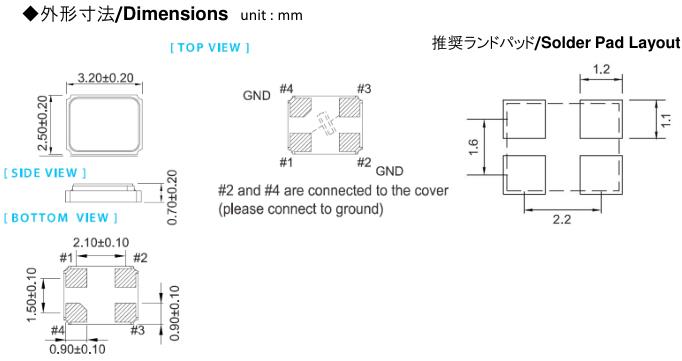

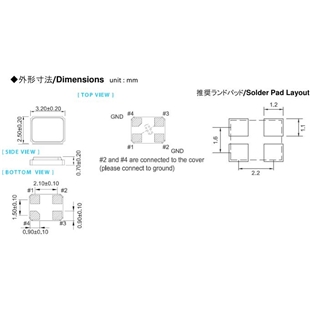

尺寸：3.2*2.5mm
PDF
產品描述：NAKA晶振,CU300晶振,12MHZ晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐...

NAKA晶振,CU300晶振,12MHZ晶振,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

“納卡及公司抓住了環境保護作為企業社會責任的一部分，旨在企業友好的地球，在經營活動中，努力減少全球環境影響的各個方面。”
作為一名優秀的企業公民，Naka＆Co.，Ltd。的目標是成為“對地球友好的公司”，致力于環境保護并繼續開展以下活動。
a）我們將努力控制商業活動中使用的電力，控制工業廢物的排放，開發和供應環保的合格產品。
b）努力保護整個公司的環境不斷改進并努力防止環境污染并減少對環境的影響。
c）遵守適用于我們環境方面的法律要求以及我們同意的其他要求。
d）制定環境目標和指標，在質量環境會議等方面核實成就狀況，并定期進行審查。
e）記錄，執行和維護環境哲學和環境政策。
f）我們將向所有為我們工作或為我們工作的員工分發政策卡，內部公告等，并宣傳這一環境政策。
G）的環境政策和文檔為“公司仲和環保理念和環保政策的公司”，讓廣大市民可以自由收購，積極披露給公司以外的網站公開。
日本納卡株式會社成立于1979年,主要研發生產石英晶體,TCXO晶振,時鐘振蕩器等,多年來NAKA晶振憑借自身的努力發展成為晶體行業的佼佼者.并關注用戶需求以及滿足客戶需求,用心締造每一款頻率元件.NAKA晶振,CU300晶振,12MHZ晶振.

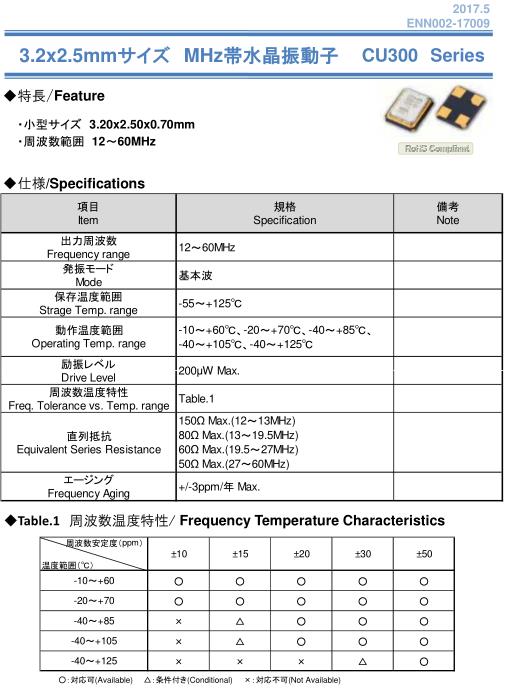

項目 Item	規格 Specification	備考 Note
出力周波數 Frequency range	12~60MHz
発振モード Mode	基本波
保存溫度範囲 Strage Temp. range	-55～+125℃
動作溫度範囲 Operating Temp. range	-10～+60℃、-20～+70℃、-40～+85℃、 -40～+105℃、-40～+125℃
勵振レベル Drive Leve	200µW Max.
周波數溫度特性 Freq. Tolerance vs. Temp. range	Table.1
直列抵抗 Equivalent Series Resistance	150Ω Max.(12～13MHz) 80Ω Max.(13～19.5MHz) 60Ω Max.(19.5～27MHz) 50Ω Max.(27～60MHz)
エージング Frequency Aging	+/-3ppm/年 Max.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。NAKA晶振,CU300晶振,12MHZ晶振.
