帝國科技生產片式陶瓷鑒頻器,片式陶瓷濾波器,陶瓷諧振器,陶瓷陷波器等,與村田壓電陶瓷兼容,符合 RoHS 標準,以充分滿足客戶及環境保護的要求.陶瓷鑒頻器 JT 10.7 調頻系列為免調整音頻窄帶型,搭配 IC 應用于 FM 程序檢驗,轉換頻率為有用的音頻信號.
鑒頻器是一種具有移相鑒頻特性的陶瓷濾波元件,主要用在電視機或錄像機的伴音中頻放大或解調電路中以及 FM 調頻收音機的鑒頻器電路中.它分為平衡型和微分型兩種類型,前者用于同步鑒相器作平衡式鑒頻解調,后者用于差分峰值鑒頻器作差動微分式鑒頻解調.
鑒頻器是一種具有移相鑒頻特性的陶瓷濾波元件,主要用在電視機或錄像機的伴音中頻放大或解調電路中,以及 FM 調頻收音機的鑒頻器電路中.
它分為平衡型和微分型兩種類型,前者用于同步鑒相器作平衡式鑒頻解調,后者用于差分峰值鑒頻器作差動微分式鑒頻解調.
調頻音頻窄帶型 JTCV10.7M 系列片式鑒頻器,搭配多種 IC 應用于 FM 程序檢驗,轉換頻率為有用的音頻信號.

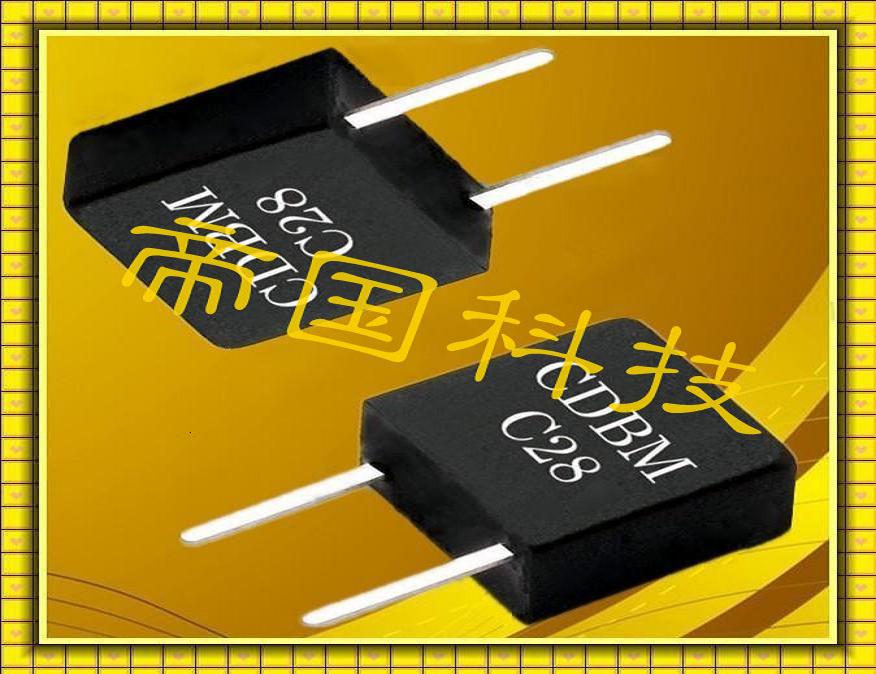

【C28陶瓷鑒頻器產品圖片】

【C28陶瓷鑒頻器主要特性】

• 點失真度 (%) max:0.7 ~ 1.0.
• fo 點鑒頻輸出 min:25 ~ 650.
• 小體積尺寸（單位 mm）:3.7±0.2 × 3.1±0.2 × 1.4±0.2.
• 多種規格可供多種 IC 搭配選擇,穩定,高靈敏度,體積小,重量輕.
• 操作溫度范圍:-20 ~ +80 (°C),儲藏溫度范圍:-40 ~ +85 (°C).

陶瓷鑒頻器 型號	點鑒頻輸出 (mv) min	點失真度 (%) max	鑒頻輸出 3 分貝帶寬 (KHz) max	適用 IC
JTCV10.7MG1	25	1.0	345	CX-2009, CX-20111
JTCV10.7MG3	650	1.0	±150	TA7303P, TA7130, μPC1028H, LA1150
JTCV10.7MG16	60~90	0.9	300	TA8122AN
JTCV10.7MG18	60~90	0.9	300	TA8132N
JTCV10.7MG33	45	0.7	250	TA2007
JTCV10.7MG80	65	1.0	300	TA2104AFN
JTCV10.7MG82	90	0.8	320	TA2099N
JTCV10.7MG92	60	1.0	300	TA2132P
JTCV10.7MC1	35	1.0	242	CXA1019M, CX-20091

【C28陶瓷鑒頻器規格參數】

陶瓷諧振器,電性能指標
NO	項  目		規  格
2-1	中心頻率		D:10.64MHz±30KHz（黑） B:10.67MHz±30KHz（藍） A:10.70MHz±30KHz（紅） C:10.73MHz±30KHz（橙） E:10.76MHz±30KHz（白）
2-2	解調輸出		≥450 m V
2-3	解調失真度		≤1%
2-4	環境試驗后
	1	中心頻率變化	≤±40KHz
	2	解調失真變化	≤1.5%
2-5	使用溫度范圍		-20℃∽+80℃
2-6	經時老化(10年)   中心頻率變化		≤±0.5%
