因?yàn)槟壳癐C芯片發展的迅速,部分插件的陶瓷諧振器要么被集成,要么陶瓷諧振器精度不夠,被石英晶振取代,所以現在現在陶瓷晶振正處于下滑階段,產量以及用量在逐步縮小,陶瓷諧振器具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.
隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高頻化已成為壓電陶瓷頻率器件的主流發展方向.
本公司 ZTA陶瓷諧振器,頻率范圍在 2.0MHz 至 60.00 MHz,頻率公差值為 ±0.5％,±0.3％.因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷,故尺寸會因頻率不同而不同.所有 ZTA 諧振器均用 Epoxy 樹脂包封,可用水洗,帶裝規格亦有提供.

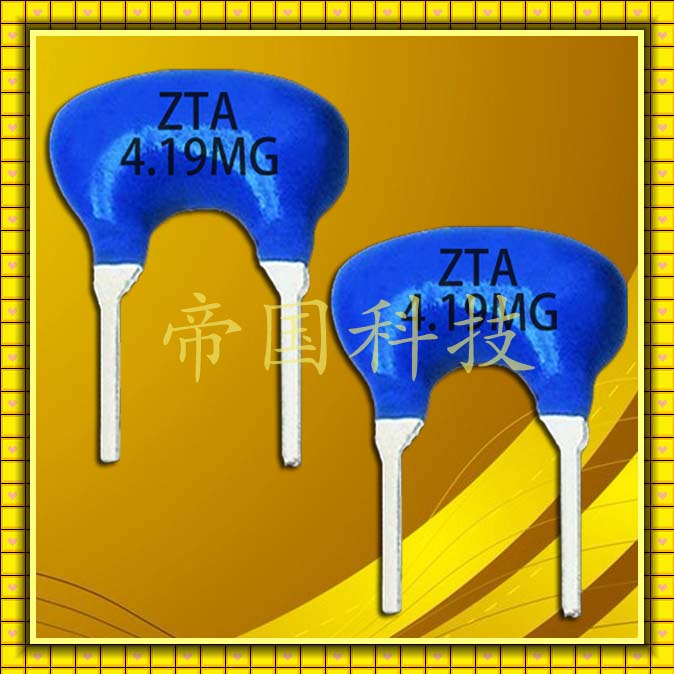

【4.19MZTA陶瓷晶振產品圖片】


【4.19MZTA陶瓷晶振主要特性】

• 頻率精度 (at 25°C) (%):±0.5%.
• 溫度穩定性 (-20°C ~ +80°C) (%):±0.3.
• 操作溫度范圍:-20 ~ +80 (°C).
• 老化率(10年)(%) ±0.3.
• 與村田陶瓷諧振器 CSA 兼容.插件陶瓷晶振主要應用范圍:控制板,單片機,電腦鼠標,電腦鍵盤,遙控器,游戲產品等消費類電子產品.


【陶瓷諧振器 (ZTA) 技術特性】

陶瓷晶振型號	頻率范圍 (MHz)	頻率精度 (at 25°C) (%)	溫度穩定性 (-20°C ~ +80°C) (%)	工作溫度 (°C)	Aging For 老化率(10年) (%)
ZTA***MG	1.79 ~ 6.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTAWS***MG	1.79 ~ 6.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTALS***MG	3.00 ~ 8.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTARS***MG	3.00 ~ 10.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTA***MT	6.00 ~ 13.00	± 0.5	± 0.3	-20 ~ +80	± 0.3
ZTA***MX	12.00 ~ 60.00	± 0.5	± 0.3	-20 ~ +80	± 0.3

設計陶瓷晶振振蕩電路是注意事項:使用數字IC來構成振蕩的電路,這種做法越來越普遍了,而最簡單的方法就是使用反相器.如下圖所示:反相器的基本 振蕩電路的構成.INV.1用作振蕩電路的反相放大器.INV.2用來形成波形,還可以用來連接頻率計數器的緩沖器作用.
