規格型號：92932715
頻率：32.768KHZ

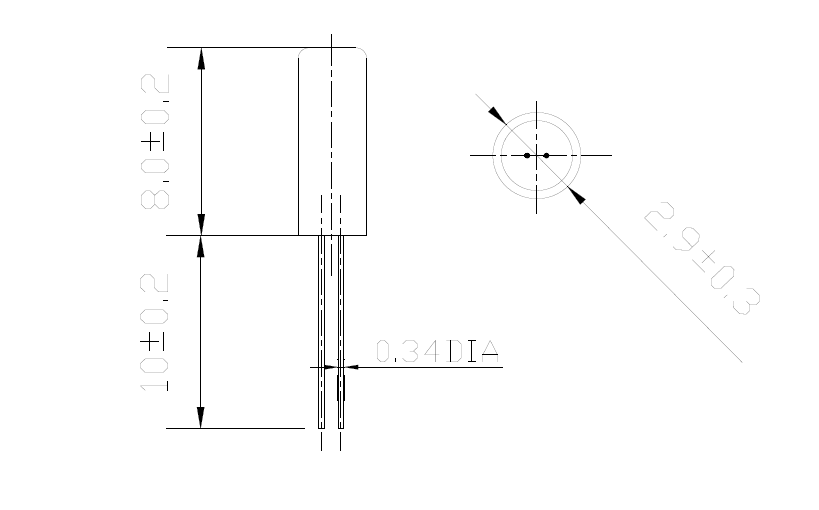

尺寸：2.9*8.0mm
PDF

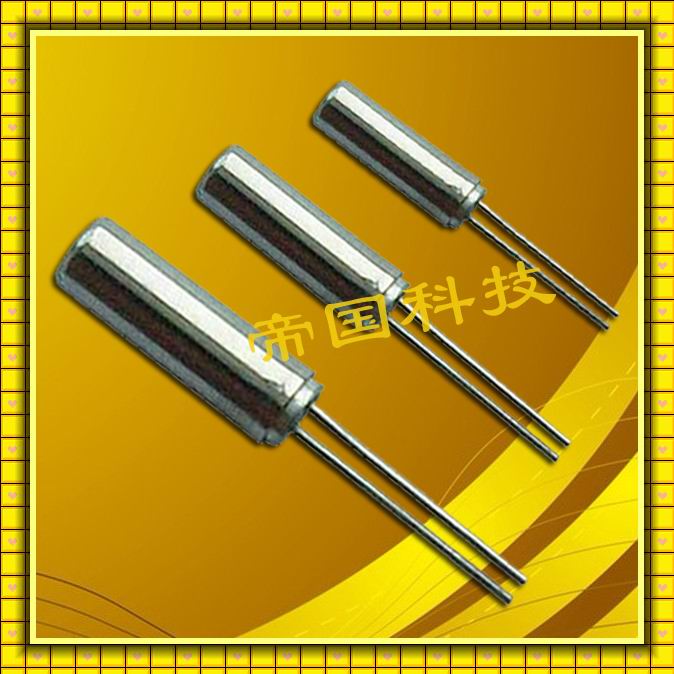

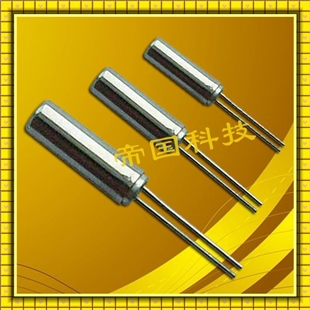

產品描述：32.768K音叉型石英晶體諧振器產品具有以下幾種規格，3*8,2*6,我公司所有材料均是來自日本進口，封裝測試設備采用日本精工儀器設備，并且從日本聘請高級技術工程師，我司所生產的32.768K晶體具有一致性良好，頻率穩定度...

     精工晶振,石英晶振,VT-308晶振,32.768K插件晶振， SEIKO是日本晶振制造商Seiko Instruments Inc.的縮寫，也成為SII。SII擁有世界上頂端的機械技術。除了是世界上著名的石英手表廠商，同時也生產電腦打印機。做電子元器件，在石英晶振這一方面，SII也是做的非常之出色的,目前，能夠與日本精工晶振全球同等級競爭的，只有日本大真空KDS。
    SEIKO生產的石英晶振型號并不是很多，但是質量絕對可以和日產任何一個大品牌“媲美”。
    精工晶振的代理商都知道精工常用的頻率都是32.768KHZ的，因此精工晶振通常也被稱為精工表晶。
    時鐘上用到的晶振，32.768K是數字電路板上最常見的了，做時鐘客戶經常選用的音叉晶振為VT-200-FL晶振，該晶振體積僅有2*6mm（對應KDS為DT-26晶振），采用了特有的光刻技術，以及小型管狀封裝，提供的頻率為32.768kHz±10ppm/±20ppm，負載電容為6.0pF或12.5pF。

晶振參數	符號	VT-308晶振
標準頻率	fo	32.768KHZ
存儲溫度	T_stg	-40℃ ~ + 85℃
工作溫度	T_use	-40℃ ~ + 60℃
頻率穩定度	F_tol	±20.0×10^-6 Max
激進電平	DL	1.0 uW Max
轉換溫度	TI	﹢25℃± 5℃
拋物系數	B	-0.035 ×10^-6/℃²Max
耐沖擊性	S.R	±5 ×10^-6 Max
負載電容	CL	12.5pF
串聯電阻(ESR)	R1	30 KΩ Max
頻率老化	F_age	± 5 ×10^-6 /years Max

    超聲波清洗
    （1）使用AT-切割晶體和表面聲波（SAW）諧振器/聲表面濾波器的產品，可以通過超聲波進行清洗。但是，在某些條件下，晶體特性可能會受到影響，而且內部線路可能受到損壞。確保已事先檢查系統的適用性。
    （2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗，因為晶體可能受到破壞。
    （3）請勿清洗開啟式產品
    （4）對于可清洗產品，應避免使用可能對產品產生負面影響的清洗劑或溶劑等。
    （5）焊料助焊劑的殘留會吸收水分并凝固。這會引起諸如位移等其它現象。這將會負面影響產品的可靠性和質量。請清理殘余的助焊劑并烘干PCB。
    操作
    請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。
    使用環境（溫度和濕度）
    請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
    晶體單元/諧振器
    激勵功率
    在晶體單元上施加過多驅動力，會導致產品特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
    負極電阻
    除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
    負載電容
    振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。

    精工晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,時鐘晶體,壓電石英晶振振蕩子材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)
    對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司精工晶振將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,石英晶振事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.
    對應SII制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.
    石英晶振事業部的所有石英晶振, 32.768K電子鐘表晶振, 石英晶體諧振器,石英晶振均通過了SII綠化商品的認證.
