規格型號：52981505
頻率：16~50MHZ

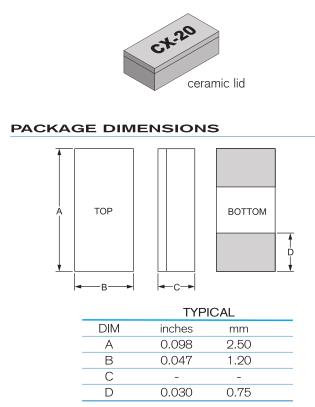

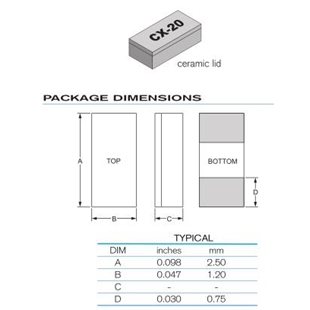

尺寸：2.5*1.2
PDF
產品描述：Statek晶振,CX20晶振,CX20SCSM116.0M晶振,1970年，Statek公司開創了石英計時元件小型化技術，革新了頻率控制行業。今天，Statek在設計和制造超微型石英晶體、振蕩器和傳感器方面延續了創新的傳統。自成立以來，Statek...

Statek晶振,CX20晶振,CX20SCSM1—16.0M晶振,1970年，Statek公司開創了石英計時元件小型化技術，革新了頻率控制行業。今天，Statek在設計和制造超微型石英晶體、振蕩器和傳感器方面延續了創新的傳統。自成立以來，Statek一直是創新、服務和質量的代名詞。所有產品都是在美國設計、制造和測試的。
Statek公司是設計和制造高可靠性頻率控制產品的領導者，它宣布了DFXO石英晶體振蕩器的發布。微分輸出石英晶體振蕩器可用LVDS和LVPECL輸出。這5毫米x7毫米高頻(20 MHz到300mhz)振蕩器的特點是低相位噪聲和低相位抖動，達到155.52 MHz的基本晶體頻率。適用于Xilinx FPGA參考時鐘應用。提出了擴展工業溫度范圍(-40°C + 105°C)。內部解耦電容;不需要外部電容器。

Statek晶振提供高精確度和高質量的石英晶體的醫療應用。產品包裝尺寸小，功耗低，穩定性好。我們是世界一流醫療器械制造商的信賴供應商。Statek晶振,CX20晶振,CX20SCSM1—16.0M晶振.

Statek晶振規格	單位	CX20晶振頻率范圍		石英晶振基本條件
標準頻率	f_nom	16MHz to 50MHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +70°C，-40°C ～ +85°C，-55°C ～ +125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30 × 10^-6 (標準), or tighter as required	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://www.luck-168.com.cn/
頻率溫度特征	f_tem	±50 × 10^-6/-100°C ～ +70°C -20°C ～ +70°C，-30°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	9pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

Statek晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 晶振,石英晶振更趨于綠色,提高本公司的社會形象.Statek晶振,CX20晶振,CX20SCSM1—16.0M晶振.
