- 規格型號：55158450
- 頻率：25~200MHZ

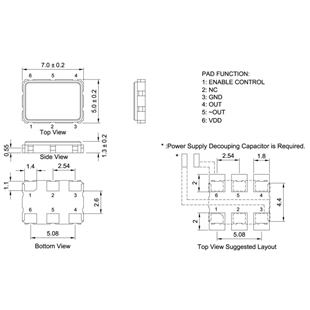

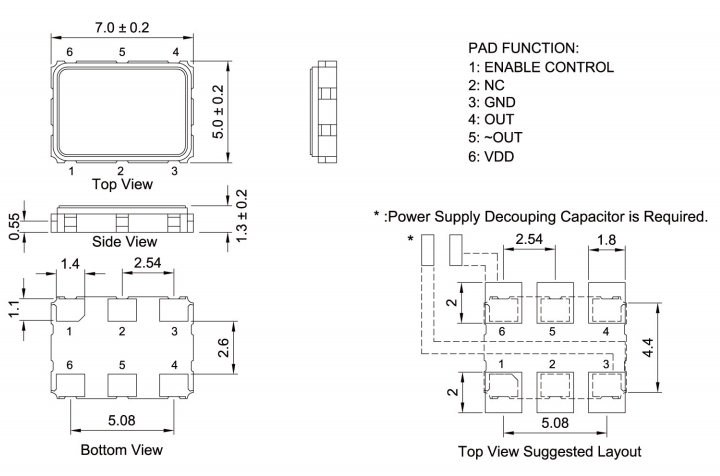

- 尺寸：7.0x5.0x1.3mm
- 產品描述：有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對...
TXC晶振,進口石英晶體振蕩器,BA晶振
TXC晶振,進口石英晶體振蕩器,BA晶振.小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.
石英晶振產品電極的設計:石英耐高溫晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會(huì )導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.
TXC晶振公司是一家領先的專業頻率控制,溫補晶振,石英晶體振蕩器,石英晶體諧振器,石英晶體,石英晶振,有源晶振,壓控振蕩器等產品制造商致力于研究,設計,制造和銷售雙列直插封裝（DIP）和表面貼裝器件（SMD）石英晶體和振蕩器產品.
石英晶振產品電極的設計:石英耐高溫晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會(huì )導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.
| 晶振參數 | 單位 | 振蕩器BA | 晶振需求標準 |
| 標準頻率范圍 | f_nom | 25~200MHz | 請確定你所需要的頻率,聯系我們代理商 |
| 儲存溫度 | T_stg | -55℃~+125℃ | 裸存 |
| 工作溫度 | T_use | -40℃~+85℃ | |
| 電源電壓 | VDC | 2.5V，3.3V | |
| 精度 | f_-l | ±50ppm | 如有需要更高的精度可以特定. |
| 拐點溫度 | Ti | +25°C ±5°C | |
| 負載電容 | CL | 15pF | 可指定 |
| 串聯電阻（ESR） | R1 | 60kΩ 最大值 | |
| 頻率老化 | f_age | ±1×10-6/year Max. |
+25±3°C, 第一年 |
.jpg)
操作
請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.
使用環境（溫度和濕度）
請在規定的溫度范圍內使用低功耗晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會(huì )由于凝露引起故障.請避免凝露的產生.
有源晶振的負載電容與阻抗
負載電容與阻抗普通有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會(huì )滿足時,指定的值這可能會(huì )導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量?jì)x器的負載阻抗晶體振蕩器.當輸入阻抗的測量?jì)x器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
機械處理
當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會(huì )導致環保晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.
電處理：
將電源連接到有源手機晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會(huì )工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會(huì )導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會(huì )不起振,或者起不到最佳精度.
