首頁進口晶振SMD晶振,7X-3225mm振蕩器,TXC有源石英晶體

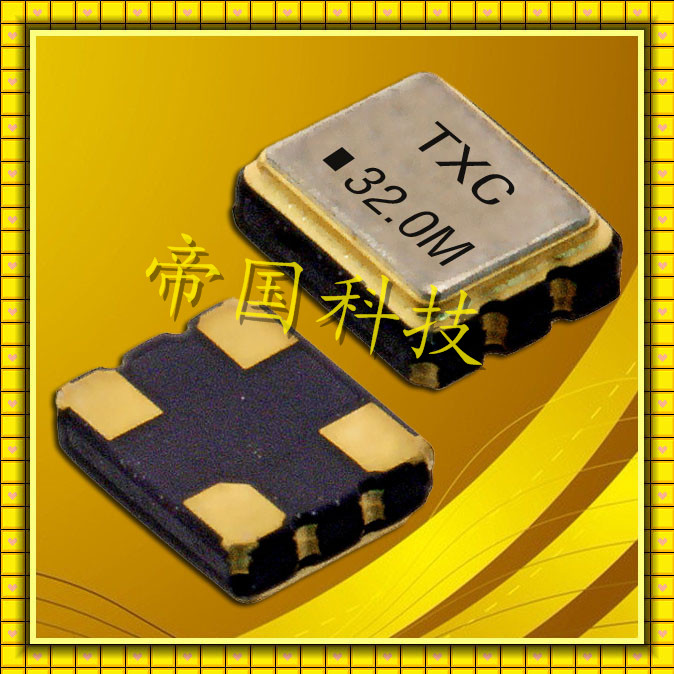

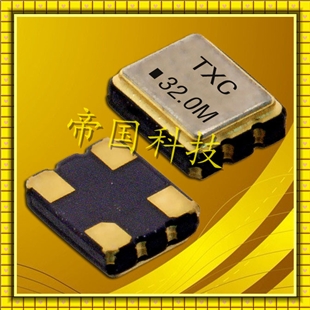

    SMD晶振,7X-3225mm振蕩器,TXC有源石英晶體

  • 規格型號:50567842
  • 頻率:1~125MHZ
  • 尺寸:3.2*2.5mm
  • PDF
  • 產品描述:臺灣晶技為一專業之頻率組件與感測組件供貨商,多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.


        SMD晶振,7X-3225mm振蕩器,TXC有源石英晶體,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振參數 單位 石英晶振7X 晶振需求標準
標準頻率范圍 f_nom 1.0—125.0MHz 請確定你所需要的頻率,聯系我們代理商
儲存溫度 T_stg -55°C — +125°C 裸存
工作溫度 T_use -40°C — +85°C
電源電壓 VDC 1.8V,2.5V,2.8V,3.3V
精度 f_-l ±20 ppm 如有需要更高的精度可以特定.
拐點溫度 Ti +25°C ±5°C
負載電容 CL 15PF 可指定
串聯電阻(ESR R1 60kΩ 最大值
頻率老化 f_age ±3 ×10-6 / year Max. +25±3°C, 第一年





       石英是由硅原子和氧原子組合而成的二氧化硅(Silicon Dioxide, SiO2), 以32點群的六方晶系形成的單結晶結構﹝圖一﹞.單結晶的石英晶體結構具有壓電效應特性, 當施加壓力在晶體某些方向時, 垂直施力的方向就會(huì )產生電氣電位. 相對的當以一個電場施加在石英晶體某些軸向時, 在另一些方向就會(huì )產生變形或振動現象. 掌握單結晶石英材料的這種壓電效應, 利用其發生共振頻率的特性, 發揮其精確程度作為各類型頻率信號的參考基準, 就是水晶震蕩器的設計與應用. 因為石英晶體具有很高的材料Q值,所以絕大部份的頻率控制組件,如共振子及振蕩器,都以石英材料為基礎. 以石英為基礎的頻率控制組件可以依其壓電振動的屬性, 可以分為體波(bulk wave)振動組件及表面聲波(surface acoustic wave)振動組件. 體波振動組件如石英晶體共振子, 石英晶體濾波器及石英晶體振蕩器, 表面波振動組件如表面波濾波器及表面波共振子. 當石英晶體以特定的切割方式, 以機械加工方式予以表面研磨, 完成特定的外型尺寸就是通稱的石英芯片(quartz wafer 或 quartz blank ). 將這個石英芯片放置在真空還境中, 于表面鍍上電極后,再以導電材料固定在金屬或是陶瓷基座上, 并加以封裝, 就成為一般所謂的石英晶體共振子( quartz crystal resonator ). 利用石英共振子在共振時的低阻抗特性及波的重迭特性, 用鄰近的雙電極, 可以做出石英晶體濾波器. 將石英振蕩子加上不同的電子振蕩線路, 可以做成不同特性的石英振蕩器. 例如: 石英頻率振蕩器(CXO), 電壓控制石英晶體振蕩器(Voltage Controlled Crystal Oscillator, VCXO), 溫度補償石英晶體振蕩器(Temperature Compensated Crystal Oscillator, TCXO), 恒溫槽控制石英晶體振蕩器(Oven Controlled Crystal Oscillator, OCXO)…等. 相對于體波諧振的是表面聲波的諧振. 將石英晶體表面鍍以叉狀電極(inter-digital-transducer, IDT)方式所產生的表面振蕩波, 可以制造出短波長(高頻率)諧振的表面聲波共振子(SAW Resonator)或表面聲波濾波器(SAW Filter).

       自從歐盟頒布各項綠色環保指令(如RoHS)后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會(huì )對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會(huì )帶來多大的幫助.
     為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「泰藝電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
