更多>>- 規格型號:56748057
 - 頻率:12~54MHZ
 - 尺寸:2.5*2.0mm
 - 產品描述:晶技電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利,未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.

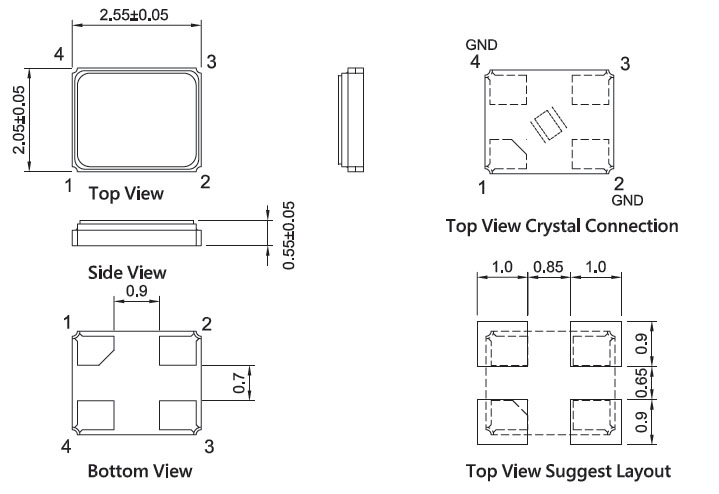

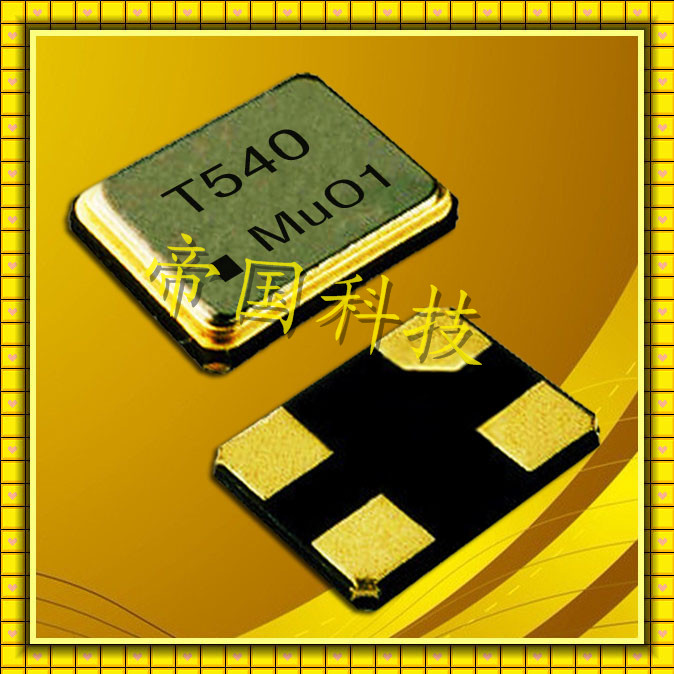

進口貼片晶振,8Z-2520M四腳金屬面晶體,TXC石英晶振


進口貼片晶振,8Z-2520M四腳金屬面晶體,TXC石英晶振,貼片晶振采用了多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一.選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的附著力增強,頻率更加集中,那么如何把晶片能控制在1000ppm之內呢.

| 晶振參數 | 石英晶振8Z | |||
| 標準頻率范圍 | 12MHz~54MHz | |||
| 儲存溫度 | -40°C ~+85°C | |||
| 工作溫度 | -10°C~ +70°C | |||
| 激勵功率 | 10μW (100μW max) | |||
| 精度 | ±20 ppm | |||
| 拐點溫度 | +25°C ±5°C | |||
| 負載電容 | Series,10pF ,16pF,or Specify | |||
| 串聯電阻(ESR) | 70kΩ Max | |||




	     (圖一)(a)及(b)分別是DIP型式及SMD型式的石英振蕩子的基本結構圖. (圖七)(c)是電子電路上所使用代表石英振蕩子的電子符號. 當石英晶體共振子處在遠離振蕩頻率區域時, 石英晶體共振子僅是一個電容性的組件, 當頻率接近石英晶體的振蕩頻率時, 就接近是一個電感性的等效LCR振蕩線路.






		(Fig. 1) (a) Metal can type resonator

		                  (b) Ceramic SMD type resonator

		        (c) Symbol of crystal usnit

		      (圖二) 就是將石英晶體共振子轉換成振蕩頻率附近的Butterworth-Van Dyke (BVD)等效電路. 在這個圖中, 有四個主要參數 : 靜態電容-Co, 動態電容-C1, 動態電感-L1及動態電阻-R1.

		﹝Fig.2﹞Effective Circuit of Crystal
     近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而晶技電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,晶技電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.
