規格型號：63825296
頻率：32.768KHZ
尺寸：2.0*1.2mm
PDF

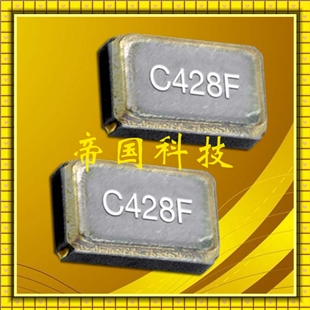

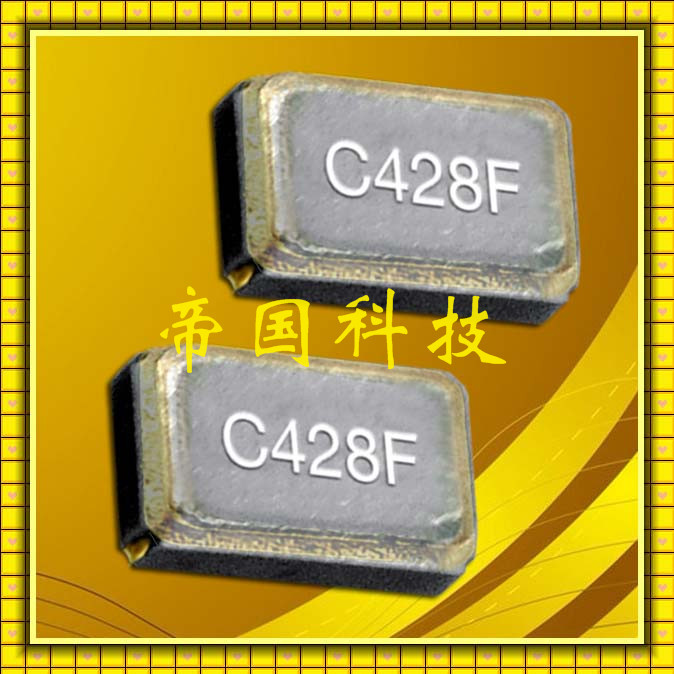

產品描述：石英晶體諧振器,CM212貼片晶振,citizen晶振,此款SMD晶振并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率.西鐵城晶振參數...

石英晶體諧振器,CM212H貼片晶振,citizen晶振,此款SMD晶振并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率.

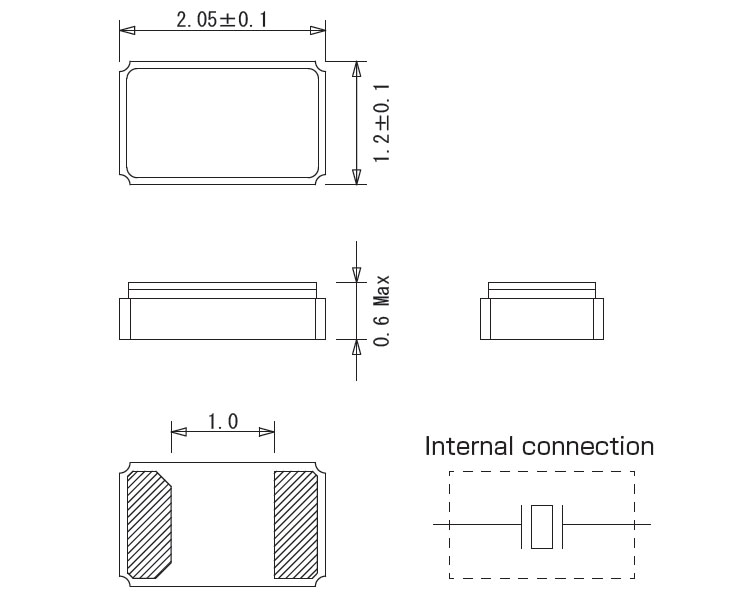

西鐵城晶振參數	符號	CM212H規格
公稱頻率	f_nom	32.768KHZ
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	25±5ºC
保存溫度范圍	T_stg	−55ºC to+125ºC
工作溫度范圍	T_use	−40ºC to+85ºC
負載容量	CL	12.5pF Max
串聯電阻	R1	70kΩ max
絕對最大激勵等級	DL最大值	1μW Max
并聯電容	C ₀	1.3pF typ
頻率老化程度	f_age	±5 x 10^-6

西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻.

運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.

微型技術,是我們的領域.

人類,是我們的理念.

科學技術,是我們的基礎.

以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.

頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).

在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
