- 規格型號：84391
- 頻率：1.0~70.0MHZ

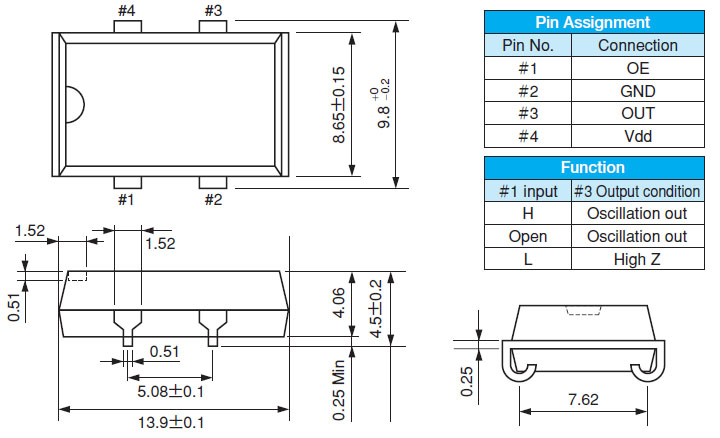

- 尺寸：13.9*9.8mm
- 產品描述：石英晶振,西鐵城CMX-309,"CMX309FLC16.000MT",CITIZEN安防專用晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式...

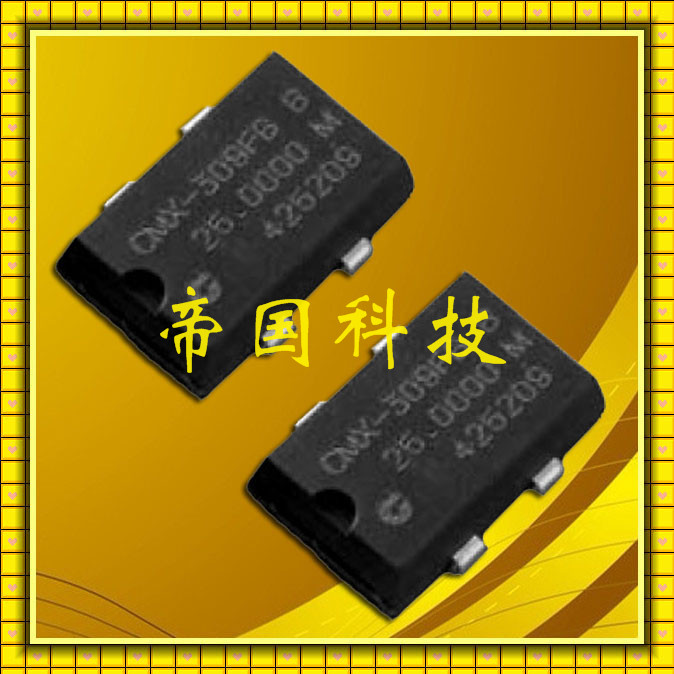

石英晶振,西鐵城CMX-309,CITIZEN安防專用晶振,CMX309FLC16.000MT
.jpg)
石英晶振,西鐵城CMX-309,CITIZEN安防專用晶振,貼片有源石英晶振,"CMX309FLC16.000MT",是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.
| 西鐵城晶振參數 | 符號 | CMX309規格 |
| 公稱頻率 | f_nom | 1.0MHZ~70.0MHZ |
| 頻率容許偏差 | f_tol | ±10ppm |
| 電源電壓 | Vdd | 3.3V,5.5V |
| 保存溫度范圍 | T_stg | −55ºC to+125ºC |
| 工作溫度范圍 | T_use | −40ºC to+85ºC |
| 負載容量 | CL | 18.0pF Max |
| 串聯電阻 | R1 | 500MΩ Min |
| 絕對最大激勵等級 | DL | 100μW Max |
| 并聯電容 | C 0 | 5.0pF typ |
| 頻率老化程度 | f_age | ±5 x 10-6 |
.jpg)
西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻.
運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創(chuàng )造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.
微型技術,是我們的領域."CMX309FLC16.000MT"
人類,是我們的理念.
科學技術,是我們的基礎.
以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創(chuàng )造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.
石英晶體振蕩器應用在并聯振蕩線路上, "CMX309FLC16.000MT",振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會(huì )得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會(huì )選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會(huì )選用較高的負載電容.
.jpg)
"CMX309FLC16.000MT",西鐵城電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：
1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會(huì )造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.
2.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
2.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
3.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.
4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
