- 規格型號：96471301
- 頻率：32.768KHZ
- 尺寸：3.2*1.5mm詳情內容請瀏覽PDF文檔
- 產品描述：貼片表晶32.768K系列具有超小型,"1TJF125DP1AI115"薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足...

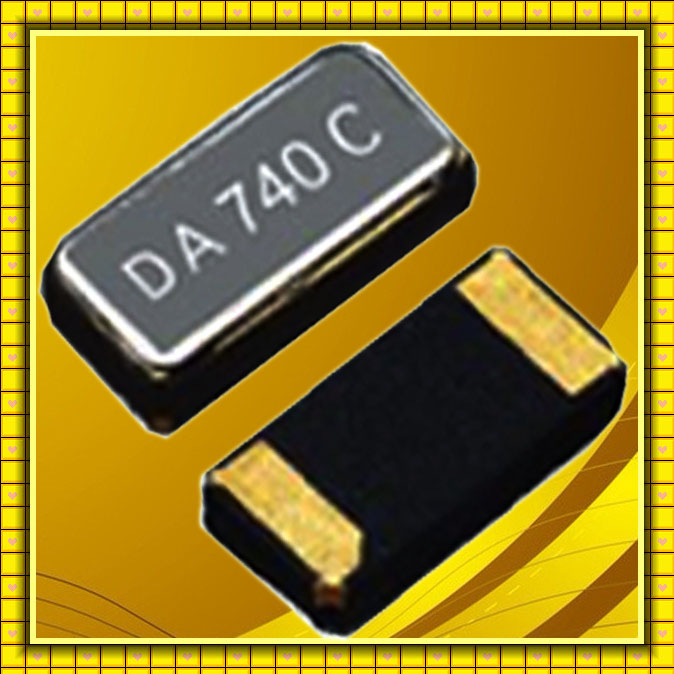

DST310S貼片晶振,KDS音叉水晶振蕩器,32.768K晶振,1TJF125DP1AI115

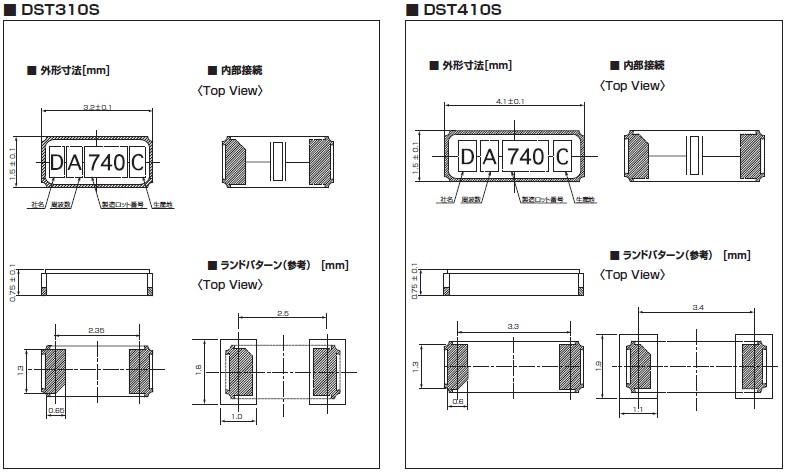

.jpg)
DST310S貼片晶振,KDS音叉水晶振蕩器,32.768K晶振,"1TJF125DP1AI115"高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
| 規格參數 | DST310S |
| 頻率范圍 | 32.768KHZ |
| 負載電容 | 9pF,10pF,12.5pF |
| 工作溫度 | -40~+85℃ |
| 存儲溫度 | -40~+85℃ |
| 頂點溫度 | +25℃ ± 5℃ |
| 周波數偏差 | ±30×10-6(at 25℃) |
| 二次溫度系數 | -0.04×10-6 /℃2 max |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.jpg)
"1TJF125DP1AI115"石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會(huì )相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會(huì )相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會(huì )相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會(huì )相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會(huì )形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會(huì )與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.
.jpg)
.jpg)
"1TJF125DP1AI115"大真空正在不斷努力提供世界級的質量和高水平的滿意度為我們的客戶在日本和海外.訂單從我們的客戶通過Kakogawa傳達給生產基地在日本總部以及泥火山辦公室在東京和名古屋.這些國內業務基地通過主機相連,使我們能夠集中控制訂單的接收,生產在我們的工廠,產品交付、庫存控制和客戶管理.在這個網絡(luò )系統下,我們取得了很高的世界各地的客戶滿意度.我們正在積極擴大存在石英設備在全球范圍內,來自美國、英國、德國、中國、新加坡、泰國和其他亞洲國家.
大真空電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從
以下政策：
1."1TJF125DP1AI115"新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會(huì )造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.
2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.
3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
