規格型號：95186542
頻率：2.000~80.000MHZ

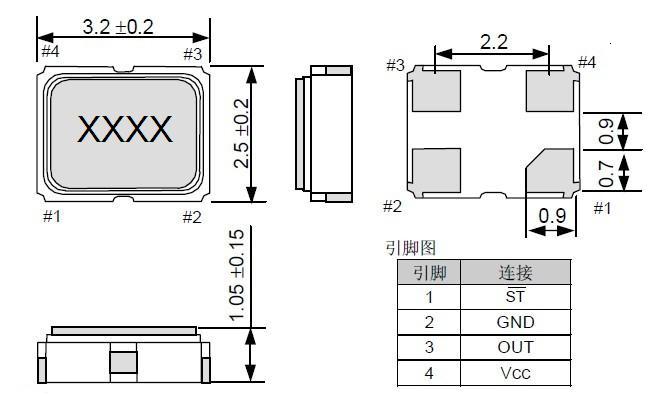

尺寸：3.2*2.5*1.05mm
PDF
產品描述：小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝...

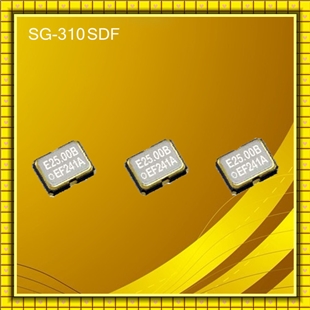

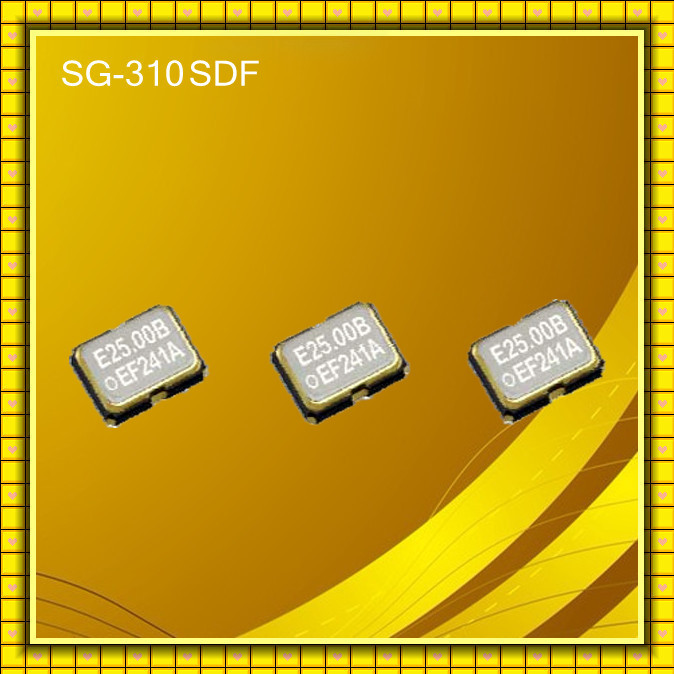

SG-310SDF晶振,愛普生振蕩器,智能語音設備有源晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

愛普生晶振規格	符號	規格說明					條件
愛普生晶振規格	符號	SG-310 SEF	SG-310 SDF	SG-310 SCF	SG-310 SDN	SG-310 SCN	條件
輸出頻率范圍	f₀	2.000MHz ～ 48.000MHz			3.000MHz ～ 80.000MHz
電源電壓	V_CC	1.8V Typ. 1.6V ～ 2.2V	2.5V Typ. 2.2V ～ 3.0V	3.3V Typ. 2.7V ～ 3.6V	2.5V Typ. 2.2V ～ 2.7V	3.3V Typ. 2.7V ～ 3.6V
儲存溫度	T_stg	-40°C ～ +125°C					裸存
工作溫度	T_use	-40°C ～ +85°C
頻率穩定度	f_tol	B: ±50 × 10^-6, C: ±100 × 10^-6					-20°C ～ +70°C
		L: ±50 × 10^-6, M: ±100 × 10^-6					-40°C ～ +85°C
		-			D:±20 × 10^-6 , S:±25 × 10^-6		-20°C ～ +70°C
		-			R:±25 × 10^-6		-30°C ～ +85°C
		-			P:±20 × 10^-6		-30°C ～ +85°C
		-			J:±25 × 10^-6		-40°C ～ +85°C

　大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當?shù)亩x及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.

愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.

為實現“Environmental Vision 2050”而設定的四大目標.

將產品完整生命周期中的二氧化碳排放量減少90％.

實現所有產品的資源重復利用和循環利用.

將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.

作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
