- 規格型號：46261097
- 頻率：9.6~40MHZ
- 尺寸：2.5*2.0mm詳細內容請瀏覽PDF文檔
- 產品描述：有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 μA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無...

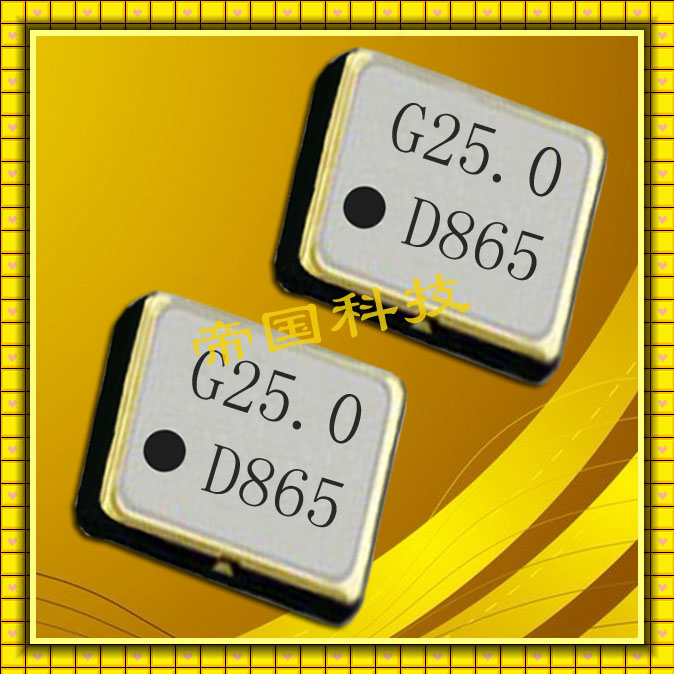

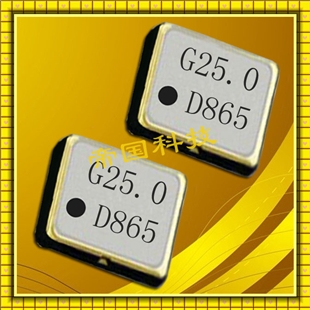

KDS貼片溫補晶振,DSB221SDB晶振,通訊產品2520晶振
.jpg)
KDS貼片溫補晶振,DSB221SDB晶振,通訊產品2520晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,DSB221SDB溫補振蕩器,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
| 規格參數 | DSB221SDB |
| 頻率范圍 | 9.6~40.0MHZ |
| 電源電壓 | +1.7V~+3.5V |
| 負載電容 | 10pF |
| 存儲溫度 | -40~+85℃ |
| 工作溫度 | -10~+70℃/-30~+85℃ |
| 溫度特征 |
±2.5×10-6 max /-30~+85℃ ±2.5×10-6 max /-30~+85℃ (Option) |
| 消費電流 | 2.9mA max [No Load] |
| 對稱性 | 45~55% [50% Vcc Level] |
| 輸出電壓 | Vcc×0.1 max / Vcc×0.9 min |
| 老化率 | ±1.0×10-6 max /year |
| 相位抖動 | 1.5ps max (fo offset : 12KHz~5MHz) |
| 起動時間 | 2.0ms max |
.jpg)
激勵功率
在晶體單元上施加過多驅動力,會(huì )導致產品特性受到損害或破壞.電路設計必須能夠維持適當的激勵功率.
負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會(huì )增加.
負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會(huì )導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.
