更多>>- 規格型號:6221563
- 頻率:170.0~230.0MHZ

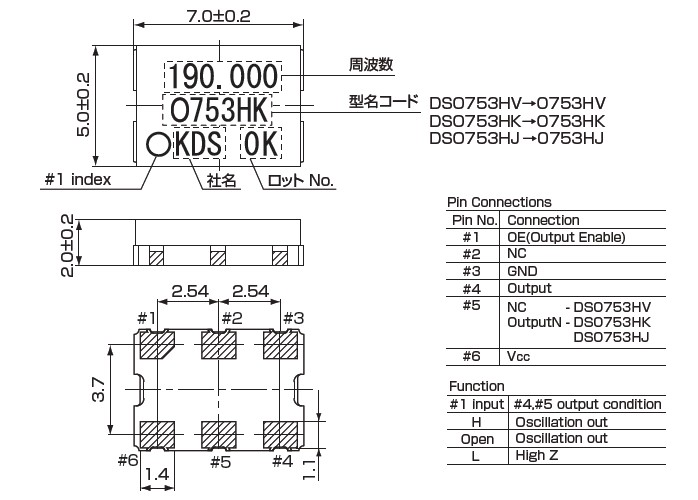

- 尺寸:5.0*7.0*2.0mm詳細內容請瀏覽PDF文檔
- 產品描述:小型SMD接縫密封石英晶體振蕩器,精度高覆蓋頻率范圍寬的特點,自動安裝和回流焊設計Optionable待機輸出三態輸出功能,電源電壓范圍,1.8V?5 V高穩定性,低抖動,低功耗,主要應用領域無線通訊.

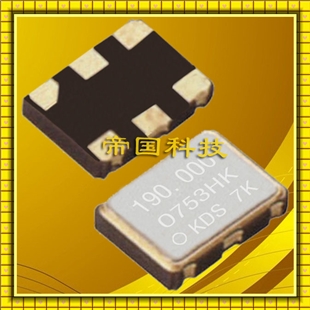

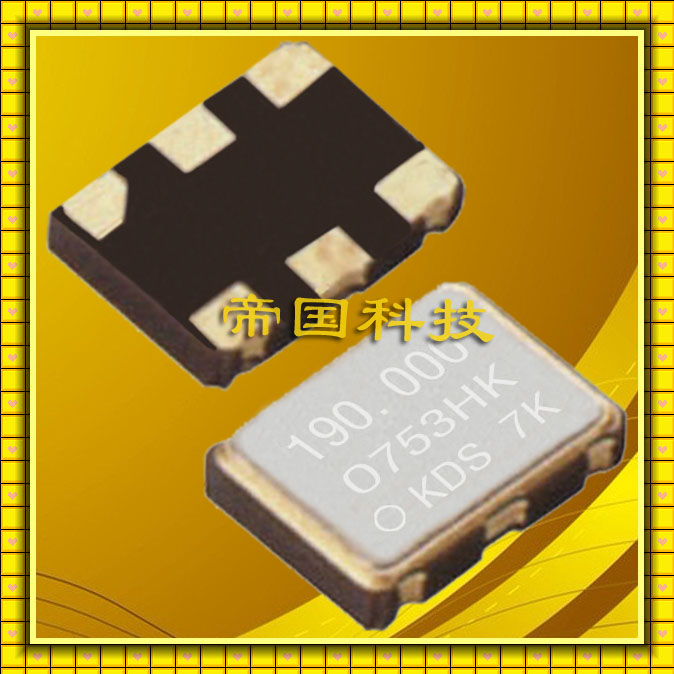

DSO753HJ晶振,貼片晶振,KDS石英振蕩器


.jpg)
DSO753HJ晶振,貼片晶振,KDS石英振蕩器,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.

規格參數 | DSO753HJ | |
頻率范圍 | 170.0~230.0MHZ | |
電源電壓 | + 3.3 ± 0.165V | |
負載電容 | 10pF | |
工作溫度 | -40~+85℃ | |
儲存溫度 | -20~+70℃ | |
消費電流 | 60 mA max | |
負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) | |
電源電壓特性 | ±0.2×10-6 max (Vcc±5%) | |
老化率 | ±1.0×10-6 max /year | |
起動時間 | 2.0ms max |



.jpg)
〈晶體諧振器〉
當施加過多的電壓被施加到晶體諧振器,其性能可能會(huì )受到影響或晶體空白可能會(huì )損壞.處理該產品時,使用該產品內的規格.負電阻確定電路振蕩的諧振腔的公差余量.我們建議的負電阻至少五倍標準的應用標準系列電阻,至少十倍的標準系列電阻汽車和安全應用.
〈晶體振蕩器〉
沒有用于晶體振蕩器的內部電路.防止鎖存現象或靜電的注意.一些晶體振蕩器沒有內部連接旁路電容器.使用本產品時,使用一個電容器具有良好的μF 0.01 VDD和GND之間的高頻率特性(如陶瓷芯片電容器)連接在盡可能短的距離.對于細節,是指每一個產品的規格.
〈單片晶體濾波器〉
讓輸入引腳和輸出引腳不靠近PCB電路板.如果一個PCB電路板(在它的晶體濾波器被安裝時)的浮動容量太大,可能需要進行電路調整,以抵消多余的浮動能力.當電壓過大時,其性能可能會(huì )受到影響,或可能會(huì )損壞晶體空白.搬運產品時,使用在其輸入水平等于或低于10dBm.
〈光學產品〉
我們的產品都是在無塵的環境下制造的.保持清潔,無灰塵,要把它們放在一個干凈的環境后打開.

介2.jpg)
自1959年建國以來,我們在大真空總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會(huì ),更方便、更舒適,通過開發水晶設備對全球環境友好.
大真空靈活地應對不斷變化的社會(huì )需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.
自從歐盟頒布各項綠色環保指令(如RoHS)后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大真空電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會(huì )對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會(huì )帶來多大的幫助.
為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大真空電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
