更多>>- 規格型號:44688499
- 頻率:1.25~80MHZ
- 尺寸:5.0*3.2mm詳細內容請瀏覽PDF文檔
- 產品描述:有源晶振5032mm體積的石英晶體振蕩器,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地...

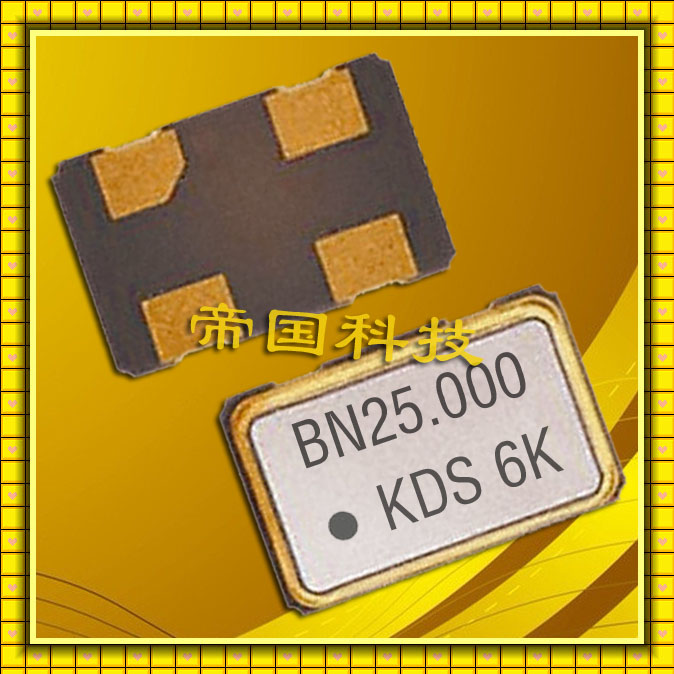

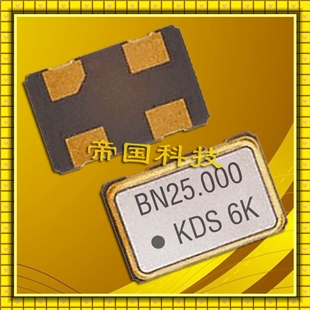

DSV532SV晶振,導航儀有源晶振,大真空貼片晶振


.jpg)
DSV532SV晶振,導航儀有源晶振,大真空貼片晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術:是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

規格參數 | DSV532SV | |
頻率范圍 | 1.25~80.0MHZ | |
電源電壓 | +3.3±0.3V | |
負載電容 | 10pF | |
工作溫度 | -40~+85℃ | |
儲存溫度 | -10~+70℃ | |
消費電流 |
+1.5mA max (f≤26MHZ) +2.0mA max (f>26MHZ) |
|
負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) | |
電源電壓特性 | ±0.2×10-6 max (Vcc±5%) | |
老化率 | ±1.0×10-6 max /year | |
起動時間 | 2.0ms max |



.jpg)
安裝
〈SMD晶振產品〉
表面貼裝晶體的設計是兼容最自動安裝過程,但一些過程可能產生過多的沖擊,可能會(huì )損壞晶體.因此,測試安裝的晶體之前,大規模生產是必要的.
如果有一種可能性,PCB電路板可能會(huì )翹曲,確保翹曲不是這樣的程度,其晶體的功能特點或焊接條件將受到負面影響.避免安裝和加工的超聲波焊接,因為這種方法有一個過度的振動傳播的晶體內的晶體產品,并成為特性惡化的原因,而不是振蕩的可能性.
〈引線式〉
〈引線式〉
當彎曲成形,或安裝含鉛水晶產品不小心把玻璃部分的基礎壓力太大,因為它可能會(huì )開裂,影響晶體的性能.

介2.jpg)
自1959年建國以來,我們在大真空總是確保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會(huì ),更方便、更舒適,通過開發水晶設備對全球環境友好.
大真空靈活地應對不斷變化的社會(huì )需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.
大真空集團將:
主動在能源和資源節約通過適當地控制物質與環境的影響和減少它們的使用.
有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.
防止全球變暖,開展節能活動,減少二氧化碳排放.
避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.
社會(huì )責任
大真空組有助于創(chuàng )建一個通過環境保護活動逐步發展中社會(huì )與環境的和諧.
遵守法律和監管要求
大真空觀察法規和監管要求,從事環保產品的開發.
