規格型號：89575941
頻率：20.00~54.00MHZ
尺寸：2.5*2.0*0.75mm詳細內容請瀏覽PDF文檔
PDF
產品描述：小型,薄型,貼片2520mm晶振,"1ZZCAA16000BB0A"外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.5 mm typ.) 具備優良的耐環境特性及高...

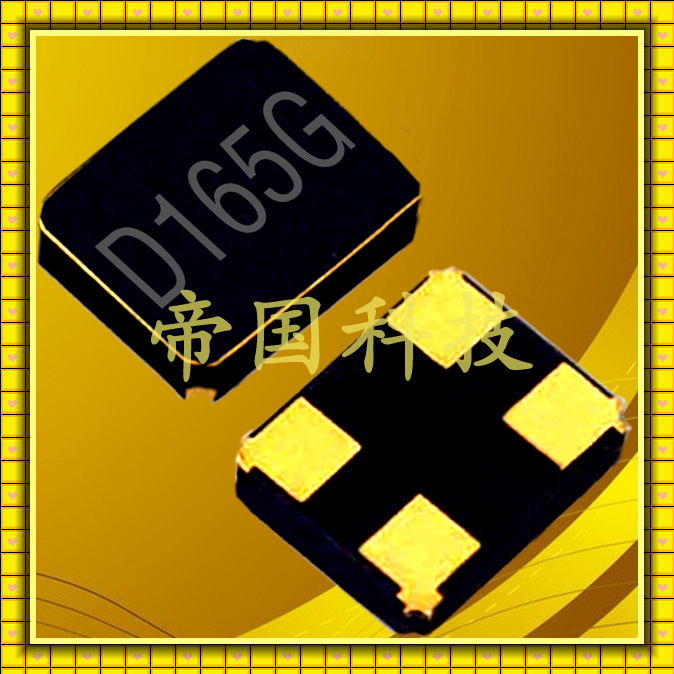

KDS貼片晶振,手機石英晶振,DSX211G晶體諧振器,2016尺寸,厚度0.65mm,高精度,高信賴性,"1ZZCAA16000BB0A"貼片晶振采用了多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器必須攻克的關鍵技術之一.選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).

規格參數	DSX211G
頻率范圍	20.0~54.0MHz
負載電容	8pF~20pF
工作溫度	-20~+70℃(Ref.to 25℃)
存儲溫度	-40~+85℃
頂點溫度	+25℃ ± 5℃
周波數偏差	±30×10^-6(at 25℃)
二次溫度系數	-0.04×10^-6 /℃²max
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

自1959年成立以來,我們?cè)诖笳婵湛偸谴_保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.
大真空靈活地應對不斷變化的社會需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,"1ZZCAA16000BB0A"滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.

＜晶體諧振器＞"1ZZCAA16000BB0A"

如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用.

讓諧振器振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.

＜晶體振蕩器＞

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.

有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接.關于個別機型請確認宣傳冊、規格書.

＜晶體濾波器＞

注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.

如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.

如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)诰w濾波器的輸入電平在−10dBm以下的狀態下使用.

大真空電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從

以下政策：

1."1ZZCAA16000BB0A"新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.

2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
