規格型號：14726937
頻率：16.0~60.0MHZ

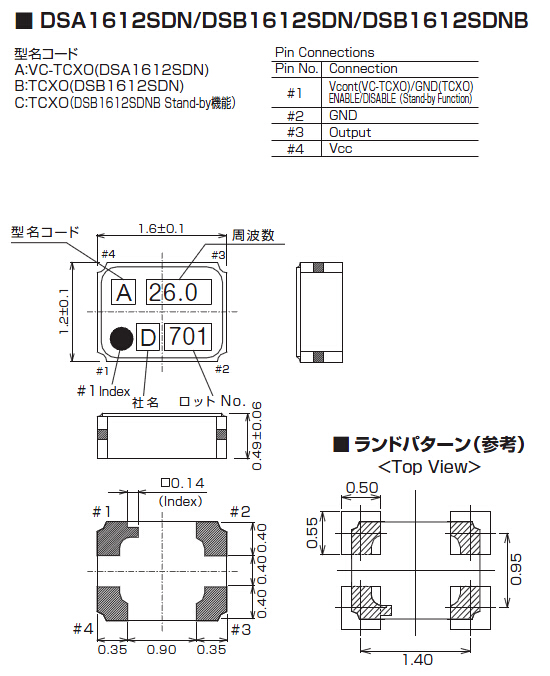

尺寸：1.6*1.2mm
PDF

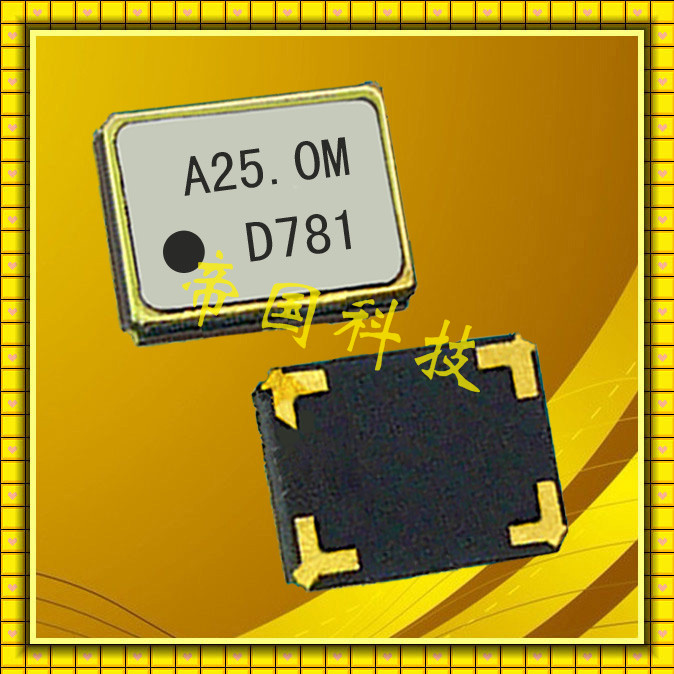

產品描述：DSA1612SDN(VC-TCXO),DSB1612SDN(TCXO)振蕩器,KDS有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮...

DSA1612SDN(VC-TCXO),DSB1612SDN(TCXO)振蕩器,KDS有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

規格參數	DSA1612SDN	DSB1612SDN
頻率范圍	16.0~60.0MHZ
電源電壓	1.68~3.5V
負載電容	10KΩ//10pF
溫度特征	±1.0×10^-6,±2.5×10^-6 max /-30~+85℃ ±1.0×10^-6,±2.5×10^-6 max /-30~+85℃ (Option)	±0.5×10^-6,±2.5×10^-6 max /-30~+85℃ ±0.5×10^-6,±2.5×10^-6 max /-30~+85℃ (Option)
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ)
負荷變動特性	±2.0×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±2.0×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

軟　焊

晶體產品的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.

清　洗

關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.

若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
