更多>>- 規格型號:7466422
- 頻率:16.0~64.0MHZ
- 尺寸:2.0*1.6mm
- 產品描述:大真空晶振經銷商,DSX210GE石英晶振,無線模塊專用晶體,高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到...

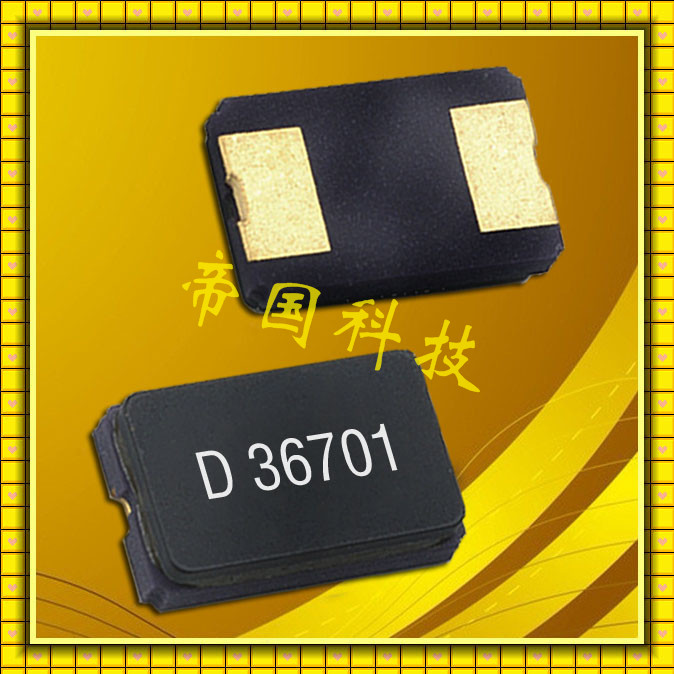

大真空晶振經銷商,DSX210GE石英晶振,無線模塊專用晶體


.jpg)
大真空晶振經銷商,DSX210GE石英晶振,無線模塊專用晶體,高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

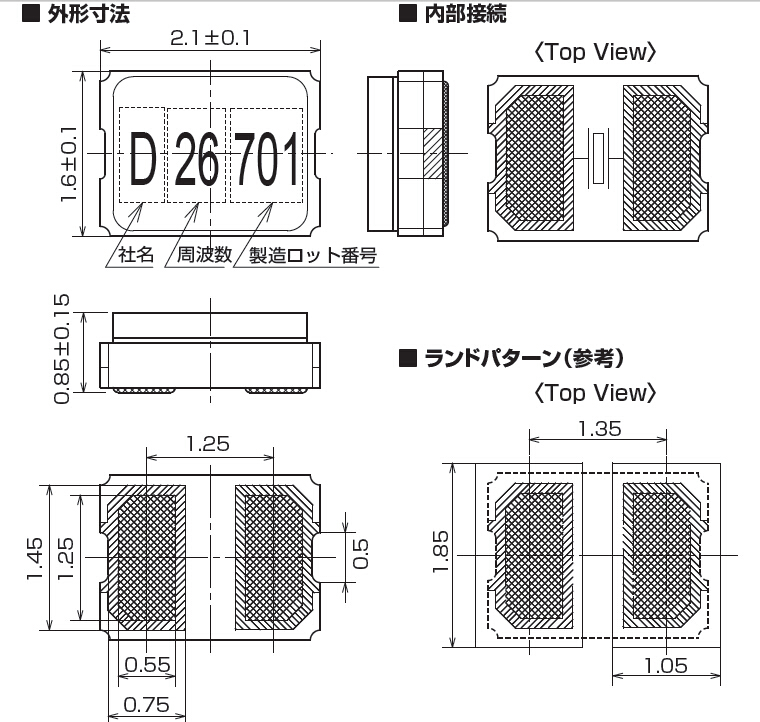

規格參數 | DSX210GE |
頻率范圍 | 16.0~64.0MHz |
負載電容 | 8pF,10pF,12pF |
工作溫度 | ±100×10-6/-40~+125℃(Ref.to 25℃) |
存儲溫度 | -40~+150℃ |
頂點溫度 | +25℃ ± 5℃ |
周波數偏差 | ±30×10-6(at 25℃) |
二次溫度系數 | -0.04×10-6 /℃2 max |
老化率 | ±1.0×10-6 max /year |
起動時間 | 2.0ms max |



.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會(huì )引發功能失?;驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會(huì )引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會(huì )增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會(huì )降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
