規格型號：50216881
頻率：1.0~80.0MHZ

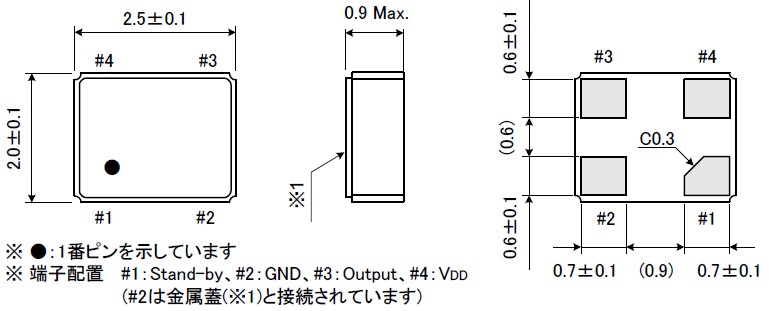

尺寸：2.5*2.0mm
PDF

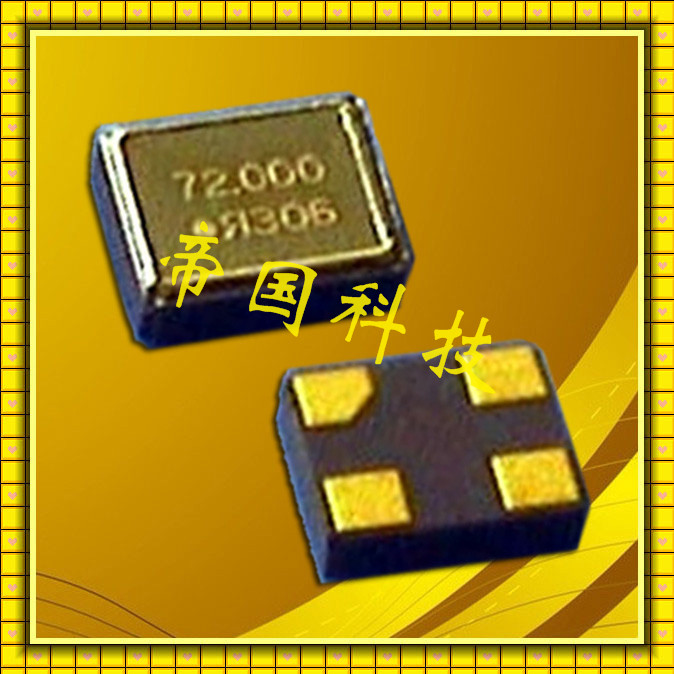

產品描述：FCXO-05有源晶體振蕩器,大河貼片晶振,平板電腦石英晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是1...

FCXO-05有源晶體振蕩器,大河貼片晶振,平板電腦石英晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振參數	型號FCXO-05
頻率范圍	1.000MHZ~80.000MHZ
負載電容	5pf,6pF,7pF or special
頻率偏差	±20ppm,±30ppm,±50ppm
工作溫度	-20~+70℃
儲存溫度	-40~+85℃
電壓電壓	1.8V,2.5V,3.3V
激進功率	200μW Max
串聯電阻（ESR）	100Ω Max

驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.
