- 規格型號：81595258
- 頻率：8.0~120.0MHZ
- 尺寸：5.0*3.2mm
- 產品描述：CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商,CTS是驕傲的100年的遺產,卓越創(chuàng )新產品和工程.

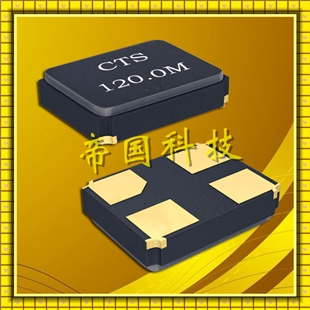

GA534無源晶振,5032諧振器,CTS石英晶體
GA534無源晶振,5032諧振器,CTS石英晶體, SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會(huì )使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.
| 晶振規格參數 | 型號GA534 | |
| 頻率范圍 | 8.0 MHz to 120.0 MHz | |
| 頻率公差25℃ | ±20 ppm, ±30 ppm, ±50 ppm | |
| 頻率穩定度公差(工作溫度范圍,引用到25°C閱讀) |
±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
|
| 工作溫度范圍 |
-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6] |
|
| 等效串聯電阻 | 8.000 MHz - 9.999 MHz | 150 Ohms maximum |
| 10.000 MHz - 15.999 MHz | 60 Ohms maximum | |
| 16.000 MHz - 40.000 MHz | 50 Ohms maximum | |
| 24.000 MHz - 53.999 MHz | 150 Ohms maximum | |
| 54.000 MHz - 120.000 MHz | 100 Ohms maximum | |
| 負載電容 | 8pF, 12pF, Series standard | |
| 并聯電容 | 3.0 pF typical, 5.0 pF maximum | |
| 激勵功率 | 10 μW typical, 100 μW maximum | |
| 老化（﹢25℃） | ±5 ppm/yr maximum | |
| 絕緣電阻(直流100 v) | 500M Ohms minimum | |
| 儲存溫度 | -40°C to +125°C | |
| 回流條件下,按JEDEC j - std - 020 | +260°C maximum, 10 Seconds maximum | |
石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會(huì )相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會(huì )相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會(huì )相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會(huì )相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會(huì )形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會(huì )與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.
.jpg)
近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而泰藝電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,CTS電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會(huì )持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會(huì )責任.
