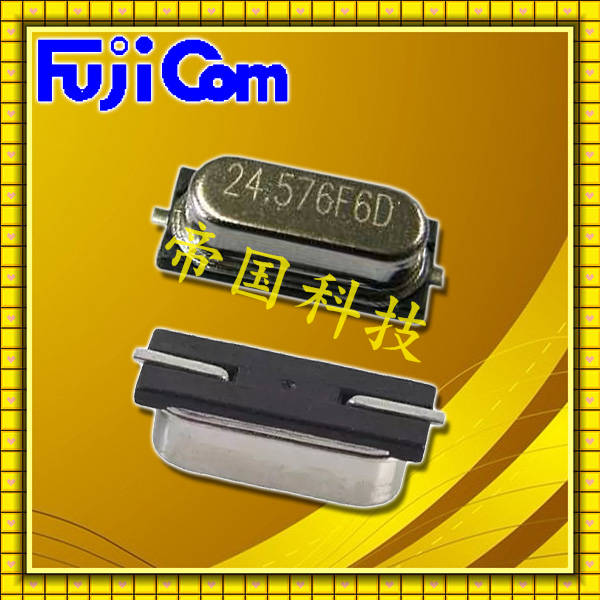

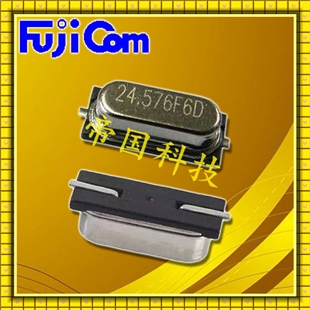

規格型號：17662230
頻率：3.579 ～ 85.0MHz
尺寸：13.5*4.8mm
PDF
產品描述：我公司的49/SMD貼片晶振在生產晶片時，就采用了晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦...

富士通晶振,石英晶振,HCM49S晶振,導航儀晶振，高精度的石英晶體諧振器，是需要在生產前期的各道工序就得采用嚴格的標準，比如電阻的測量技術：引進一批先進的檢測儀器，準確度達到±1ppm（國標標準）。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。如下方面都會對測量結果帶來影響：1、測試針本身連接的可靠性；2、測試針同測試管的連接性；3、測試板同測試針的接觸問題；4、測試座同電纜的連接；5、小負載的規格測量的規定；6、測試板π頭上空測其C0值(保留3位以上小數)；7、測量環境、操作方法等管制。

普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

10月
參展東京晶振商務峰會。
開始銷售led燈。
12月
開始銷售高壓薄膜電容器。
2011年12月
高電壓薄膜電容器lcr產品引進。
2012年7月
東芝產半導體開始銷售富士通晶振,石英晶振,HCM49S晶振,導航儀晶振。
2013年1月
軟件委托開發開始。
5月
總公司新辦公室改建遷移。
10月
shoprider的電動汽車開始銷售。
2014年7月
SMD晶振小規模事業者可持續發展補助金。
2015年5月
㈱ぱるぱる產電動卡丁車“パルパル”開始銷售。
富士com有限公司于2013年創立20期，創立20周年

石英晶振參數	單位	HCM49S 13.5*4.8mm晶振
標準頻率范圍	f_nom	3.579M-85MHZ
儲存溫度	T_stg	-40°C ~+85°C
工作溫度	T_use	-20°C ~+70°C
激勵功率	DL	100μW
精度	f_— l	±30 ppm
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	12-20pF
串聯電阻（ESR）	R₁	80kΩ Max

噪音
石英晶振在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
貼片晶振建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理富士通晶振,石英晶振,HCM49S晶振,導航儀晶振
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，無源晶體當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。

石英晶振多層、多金屬的濺射鍍膜技術：車載電子領域晶振是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內富士通晶振,石英晶振,HCM49S晶振,導航儀晶振。

石英晶振真空退火技術：2腳焊腳49S晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，49S型貼片晶振石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性，以及提高石英晶振的年老化特性。
