規格型號：20500142
頻率：1.0~60.0MHZ

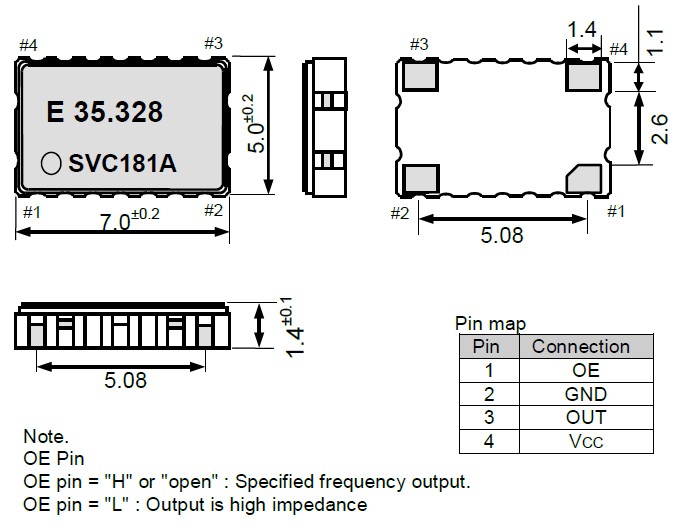

尺寸：7.0*5.0mm
PDF

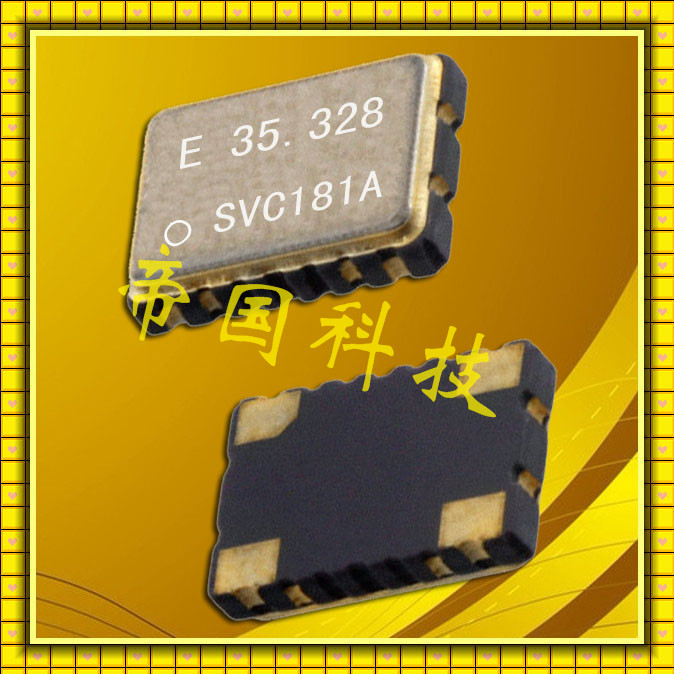

產品描述：普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下...

普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	HG-2150CA
標準頻率	fo	1.000 MHZ to 60.000 MHZ
電源電壓	Vcc	5.0 V ± 0.5V
存儲溫度	T_stg	-40℃ ~ + 125℃
工作溫度	T_use	-40℃ ~ + 85℃
頻率穩定度	F_tol	±15.0×10^-6 Max
電流消耗	ICC	30 mA MAX
輸出禁用電流	I_dis	15 mA MAX
待機電流	I_std	5.0 uA MAX
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15 pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	4.5 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±10 ×10^-6 /years Max

石英晶振負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考
