規格型號：39670250
頻率：0.7MHZ~125MHZ

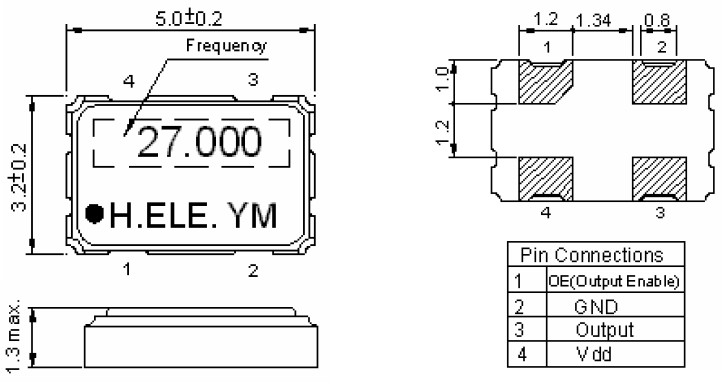

尺寸：5.0*3.2mm
PDF
產品描述：臺灣加高成立于1976年,藉由與日本DAISHINKU（KDS）株式會社的合作,引進日本精密製程、產品設計技術及講究的品質管理工法,進而累積扎實的研發能力.

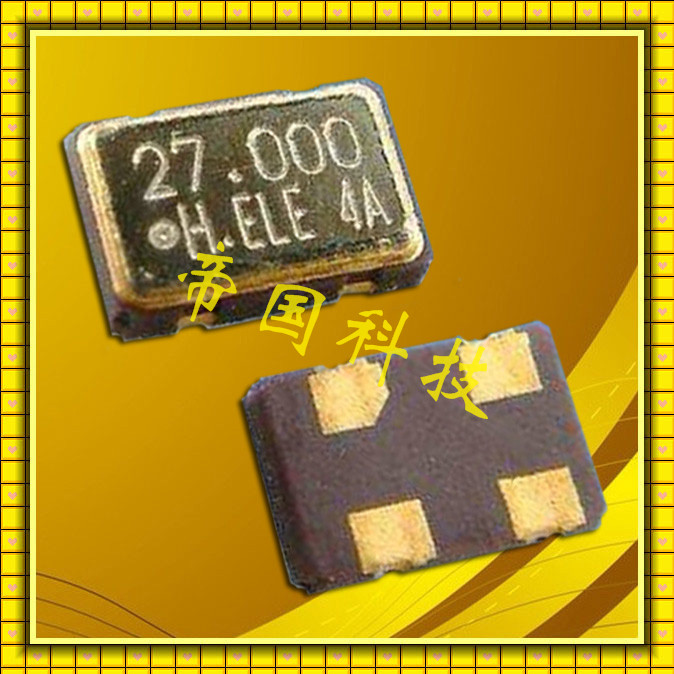

臺灣加高有源晶振,HSO531S晶體,石英晶體振蕩器,5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

加高晶振參數	石英晶體HSO531S
標準頻率范圍	0.700MHZ~125MHZ
儲存溫度	-55°C ~+125°C
工作溫度	-10°C~ +70°C
電源電壓	+1.8V(±10%)	+2.5V(±10%)	+2.8V(±10%)	+3.3V(±10%)
精度	±20 ppm
拐點溫度	+25°C ±5°C
負載電容	Series,15pF,16pF,20pF or Specify
串聯電阻（ESR）	70Ω Max

請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.

The formula for Capacitances versus Frequency is as following:

該公式的電容與頻率是如下：

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
