- 規格型號：16935377
- 頻率：1.8MHZ~160MHZ
- 尺寸：7.0*5.0mm
- 產品描述：臺灣加高晶振產品技術方面,除了不斷提升既有產品規格的精密度及穩定性之外,我們更專注開發高溫度耐受性的產品、特殊應用領域之規格,并朝小型化開發設計,以滿足終端產品的發展趨勢.

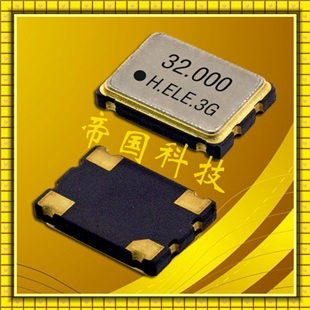

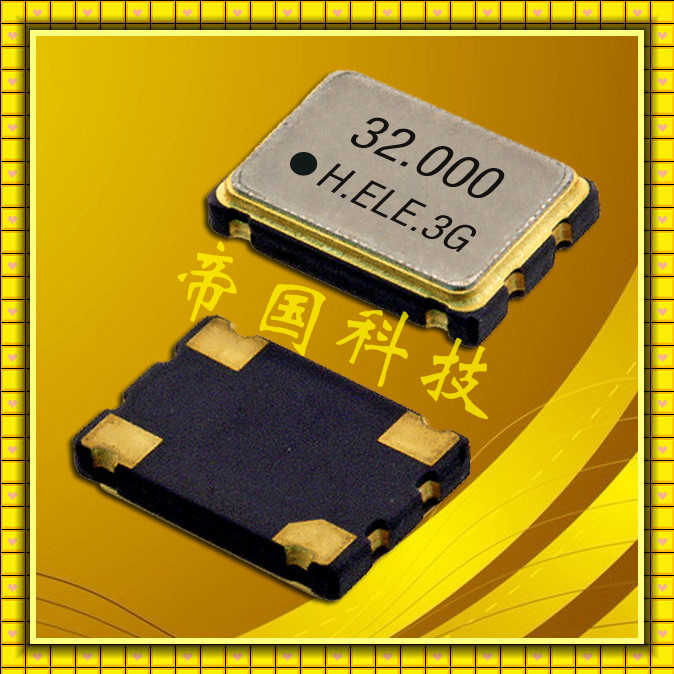

石英晶體振蕩器,有源晶振HSO751S,加高7050貼片晶振
.jpg)
臺灣加高有源晶振,HSO531S晶體,石英晶體振蕩器,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
| 加高晶振參數 | 石英晶體HSO751 | |||
| 標準頻率范圍 | 1.8MHZ~160MHZ | |||
| 儲存溫度 | -55°C ~+125°C | |||
| 工作溫度 | -10°C~ +70°C | |||
| 電源電壓 | +2.5V(±10%) | +2.85V(±10%) | +3.3V(±10%) | +5V(±10%) |
| 精度 | ±20 ppm | |||
| 拐點溫度 | +25°C ±5°C | |||
| 負載電容 | Series,15pF,30pF,50pF or Specify | |||
| 串聯電阻（ESR） | 70Ω Max | |||

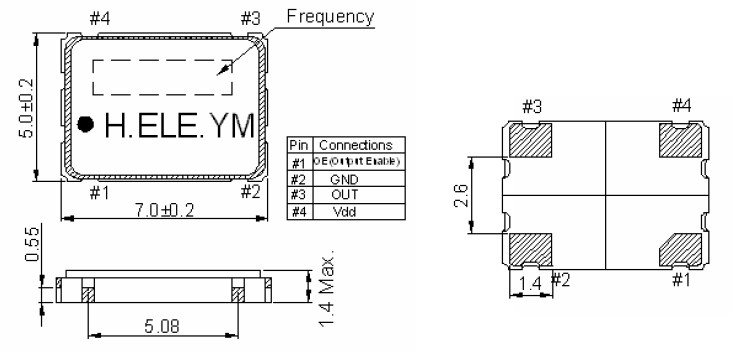

.gif)
晶體具有多種振動模式,如基頻, 3次泛音,5次泛音等等.當基頻模式應用時,晶體的電阻是最低的,這意味著它是最簡單的晶體振蕩.當第三色調模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式.因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因為電路的環境適合于基本模式,而不是第三次泛音調模式.該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的.
基頻模式與三次泛音模式應用程序如下：
基頻模式B應用.三次泛音模式的應用程序
基頻模式B應用.三次泛音模式的應用程序
下表顯示升的匹配值,C由各種頻率三次泛音模式
頻率輸出是目標頻率的三倍
這個問題的可能性相對較小.請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大.當放大電路內置于芯片組此問題可能會(huì )發生.為了解決這個問題,請采用三次泛音模式晶體.
1.此外,放大電路,第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩.系統故障是由于超大輸出波形的幅度.
2.也可以提高終端的電容解決方案,然后檢查波形幅度是否得到改善.
3.請確定使用頻譜分析儀機中斷信號的頻率.我們可以發現存在的問題是根據頻率什么.
4.如果是從電源的交流信號,請檢查電源和信號的兩個理由的狀態是否是浮動的.請改為浮動,如果它不是.
5.如果信號具有高頻率,請使用以下方法：使用晶體外殼為接地.采用水晶較小C0.增加電路,鎘和CG的外部電容,并采用晶體具有較高的負載電容CL.
6.請檢查周?chē)娐泛蚉CB布局,如果上面的方法都沒有能夠解決您的問題.如果兩者都正常,那么請你聯系IC制造商探討其芯片組設計的不明信號的反應.改變周?chē)娐返脑O計只能緩解問題,而不是完全解決它.通常.這將是最好找出來的芯片組設計問題并解決它.
.jpg)
加高晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.加高晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
