規格型號：24432298
頻率：14.31818~166.0MHZ
尺寸：5.0*3.2mm
PDF

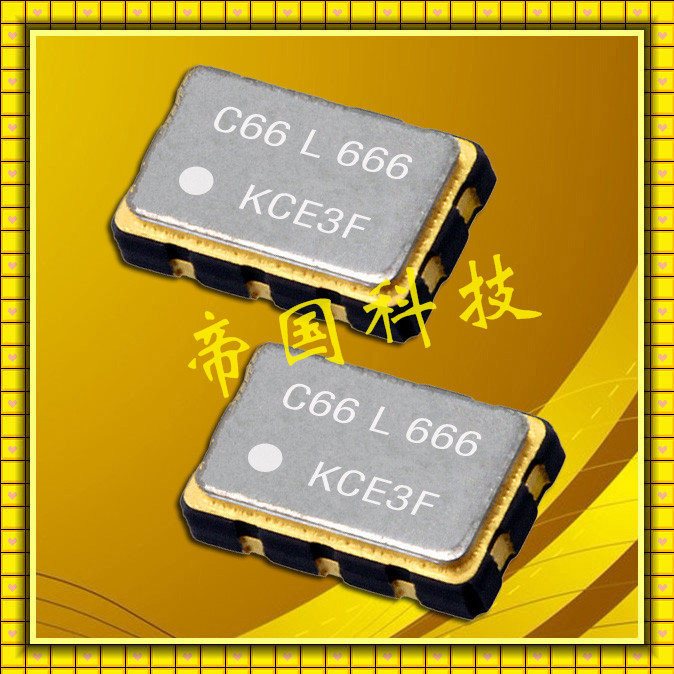

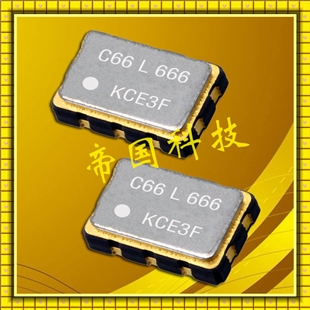

產品描述：KC5032E-C3振蕩器,KC5032P-P2-P3,KC5032R,KC5032G,KC5032F,KC5032P-L2京瓷貼片晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加...

KC5032E-C3振蕩器,KC5032P-P2-P3,KC5032R,KC5032G,KC5032F,KC5032P-L2京瓷貼片晶振,貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

項目	符號	規格KC5032E-C3
頻率范圍	f_nom	14.31818~166.00MHZ
電源電壓	Vcc	2.97V~3.63V
負載電容	CL	15PF
頻率偏差(25±3℃)	f_tol	±100×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-40~+105℃
保存溫度	T_stg	-55~+125℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

Kyocera日本京瓷晶振于1959年4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名).作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業, 京瓷的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”,它由象征追求更廣闊的領域,展翅面向未來的企業商標和企業標識構成.1982年10月,公司由“京都陶瓷株式會社”變更為“京瓷株式會社”之際,便開始啟用這一標識.作為象征性標記的顏色,選擇了富有熱情和挑戰意味的紅色 .“The New Value Frontier”(即在最尖端領域不斷創造新價值)是京瓷向社會發出的能夠表現公司強烈意愿的宣言.京瓷將發揮集團的綜合實力,用獨有的技術和視角開辟和構筑時代與市場所求的價值形態.

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.

頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).

在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.

京瓷集團自成立以來,始終秉承“敬天愛人”這一社訓,將“與社會和諧共存”、“與世界和諧共存”、“與自然和諧共存”這3個“共存（LIVING TOGETHER）”作為所有企業活動的基礎,在兼顧環保和經濟效益的同時,舉全集團之力開展可持續發展的“環境經營”.

京瓷集團在生產過程中,會使用精密陶瓷原材料、化學藥劑等諸多化學物質.因此,在處理工廠廢水時,我們堅持“必須要將廢水凈化至比河水更為干凈的狀態”.利用當前最先進的技術,最大限度進行無害化處理,這就是京瓷集團的理念.基于這樣的理念,京瓷集團于1991年制定了“京瓷環境憲章”.之后又將環境憲章加以具體化,制定出“環境愿景2020”,明確了到2020年為止的長遠規劃,并為了實現這個目標,制定出年度計劃“京瓷集團全球環境方針”.

京瓷環境憲章

京瓷集團在“共存（LIVING TOGETHER）”這一理念的指導下,為構建低碳社會、循環型社會、與自然共存的社會,制定了《京瓷環境憲章》,其中規定了環保產品開發、節能、防止全球變暖、節約資源、削減廢棄物、化學物質的合理管理、保護生物多樣性等綜合性的環保措施.

環境愿景2020

京瓷集團為了在兼顧環保和經濟效益的同時,開展可持續發展的環境經營,制定了《環境愿景2020》,明確了2020年的目標.

京瓷集團全球環境方針

京瓷集團制定了《京瓷集團全球環境方針》,其中規定了針對溫室效應氣體、能源、水、產業廢棄物4個項目的一年的目標.
