更多>>- 規格型號:74338725
- 頻率:12.0~150.0MHZ
- 尺寸:3.2*2.5mm
- 產品描述:NX3225SA石英晶振,NDK無源晶體,智能手機晶振,無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振,內部的石英晶片,研磨鍍層等技術,均需要采用機器設備運行,那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢?首先,通過...

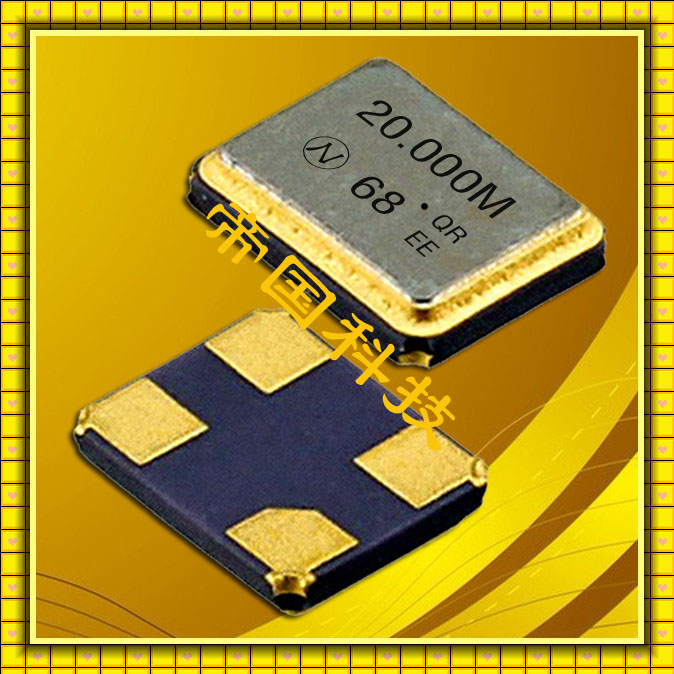

NX3225SA石英晶振,NDK無源晶體,智能手機晶振


.jpg)
NX3225SA石英晶振,NDK無源晶體,智能手機晶振,無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振,內部的石英晶片,研磨鍍層等技術,均需要采用機器設備運行,那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢?首先,通過滾筒倒邊,主要是為了去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會(huì )使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.

晶振參數 | NX3225SA |
額定頻率范圍 | 12.0 to 150.0(MHz) |
泛波次數 | 基波 |
頻率偏差 (25±3℃) | ±20×10-6 |
頻率溫度特性 (以25℃為基準) | ±25×10-6 |
工作溫度范圍 | -40 to +85℃ |
儲存溫度范圍 | -40 to +85℃ |
等效串聯電阻(額定頻率:以上~未滿) | Max. 40Ω |
驅動功率 | 10µW (Max. 200µW) |
負載電容 | 8pF |



所有晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會(huì )引發功能失?;驌舸┑拈]門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間).
未用輸入終端的處理
未用針腳可能會(huì )引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會(huì )增加;因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會(huì )降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會(huì )導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會(huì )導致無法產生振蕩和/或非正常工作.
.jpg)

圖.jpg)
