規格型號：7776076
頻率：4.0~40.0MHZ
尺寸：8.0*4.5MM
PDF

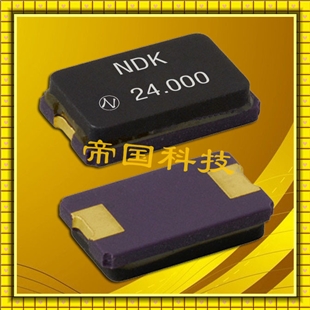

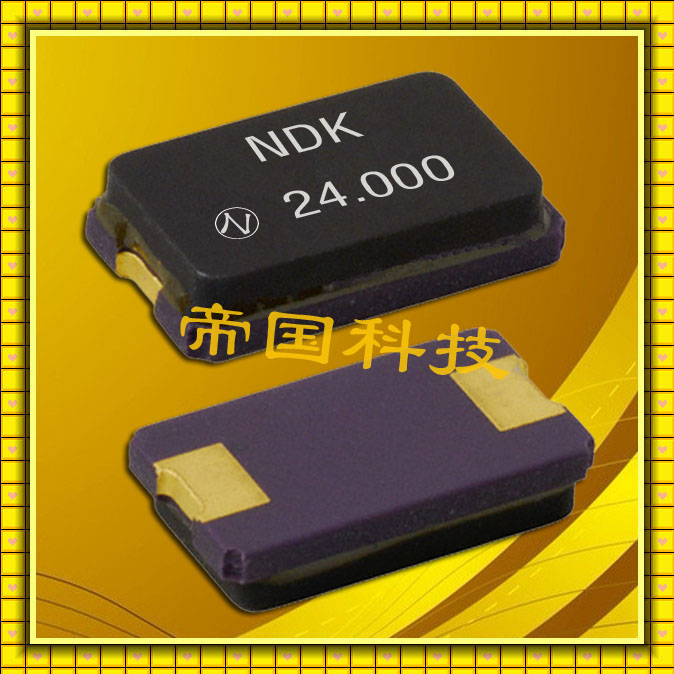

產品描述：NX8045GB石英晶體諧振器,NDK貼片晶振,陶瓷面晶振,貼片石英晶振8045mm尺寸系列,晶體內部采用了真空封裝技術,是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻...

NX8045GB石英晶體諧振器,NDK貼片晶振,陶瓷面晶振,貼片石英晶振8045mm尺寸系列,晶體內部采用了真空封裝技術,是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

型名	NX8045GB
額定頻率范圍(MHz)	4 to 40

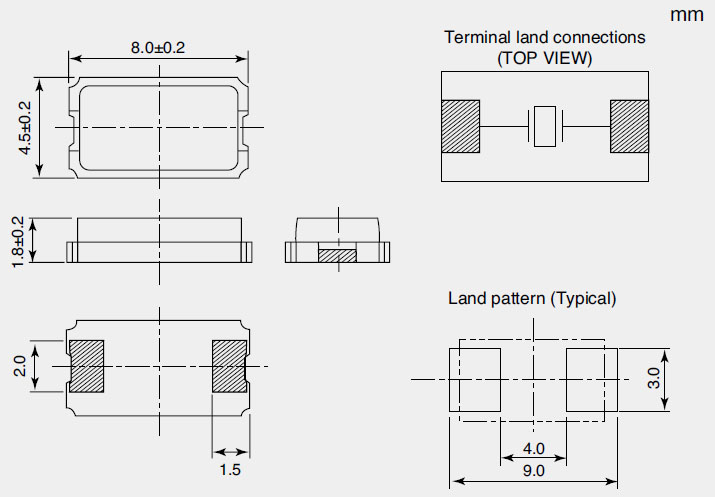

標準頻率(L×W×H : mm)	8.0×4.5×1.8
泛波次數	基波
頻率偏差 (25±3℃)	±30×10^-6	±20×10^-6
頻率溫度特性 (以25℃為基準)	±50×10^-6	±30×10^-6
工作溫度范圍 (℃) (*1)	-40 to +85	-10 to +70
儲存溫度范圍 (℃)	-40 to +125	-40 to +85
等效串聯電阻 (額定頻率:以上～未滿)	Max. 300Ω (4 to 5MHz) Max. 250Ω (5 to 8MHz) Max. 200Ω (8 to 9.5MHz) Max. 120Ω (9.5 to 10MHz) Max. 100Ω (10 to 12MHz) Max. 80Ω (12 to 13MHz) Max. 50Ω (13 to 40MHz)
驅動功率	50µW (Max. 500µW)
負載電容 (pF)	8

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

“日本電波工業株式會社（NDK）”為世界最大的石英晶振生產企業之一,同時其在中國蘇州建立的工廠也為中國同類企業中生產規模最大.本公司的產品為晶體諧振器、晶體振蕩器、晶體濾波器、聲表面波濾波器和光學低通濾波器等,被廣泛用于移動通信、辦公自動化、家電、汽車電子等領域.目前移動通信和汽車電子市場的市場份額均為世界第一.

經營理念

要認識到作為世界一流廠家的使命和責任,要始終在行業中起帶頭作用.

搶先取得社會需求,為客戶提供高質量的服務.

追求使用更方便、更穩定的發振源,創造更高的附加價值.

不畏失敗,向困難挑戰,努力培養出能自我開發的人才.

通過工作發揚人格.

尊重個人,努力提高員工的生活水平.

以與關系公司、供應商及包括地區社會在內的共同繁榮來回報投資者.

致力于保護地球環境,擔負起責任.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大河電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大河電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
