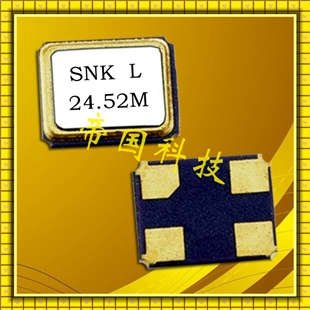

- 規格型號：31430219
- 頻率：12.0~54.0MHz

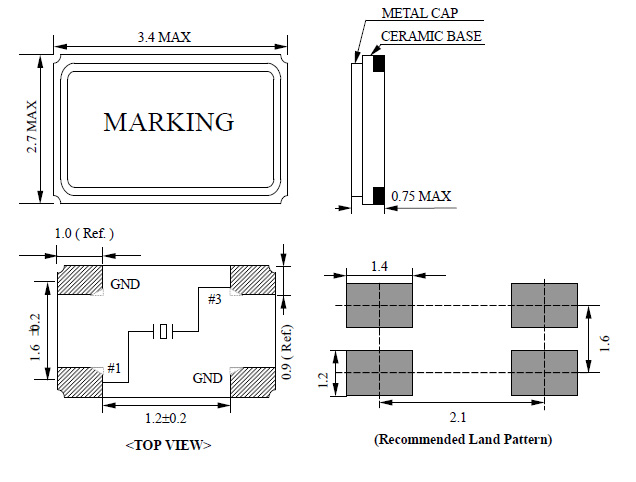

- 尺寸：3.2*2.5mm
- 產品描述：NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等,并已陸續獲得國內外電腦及通訊大廠認可及使用.

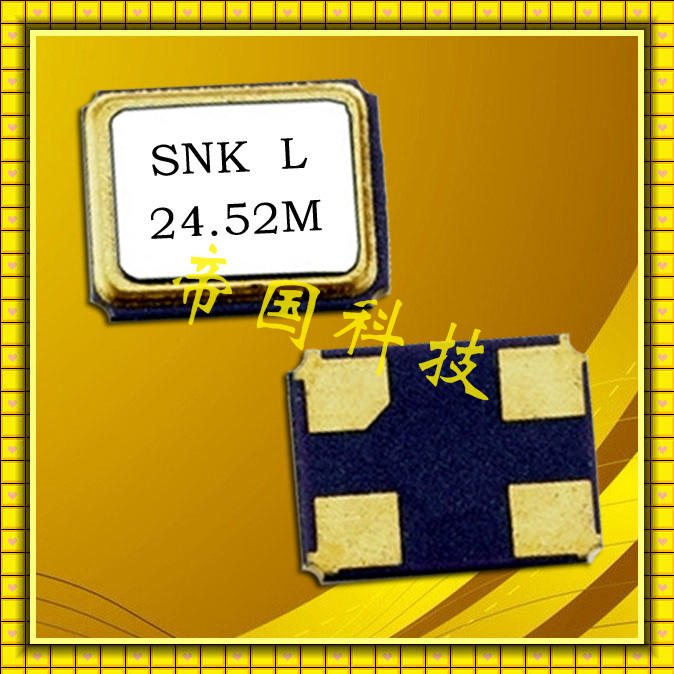

晶體諧振器,NXK-32無源晶體,電腦專用津綻晶振
.jpg)
晶體諧振器,NXK-32無源晶體,電腦專用津綻晶振,無論是3225mm尺寸或者是2520mm尺寸的貼片石英晶振,內部的石英晶片,研磨鍍層等技術,均需要采用機器設備運行,那么尺寸如此之小的晶體內部的晶片又是怎樣處理的呢？首先,通過滾筒倒邊,主要是為了去除晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會(huì )使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
| 石英晶振規格參數 | NXK-32 |
| 1.頻率 | |
| 頻率范圍 | 12.0 ~ 54.000 MHz |
| 頻率公差在25°C±2°C | ±10 ~ ±50 ppm (TYP.) |
| 頻率穩定度超過工作溫度范圍 | ±10 ~ ±50 ppm (TYP.) |
| 2.環境條件 | |
| 工作溫度 | -10°C~ +60°C,-20°C~ +70°C or customer requirement |
| 保存溫度 | -40°C ~ +85°C |
| 老化率 | ±3ppm/year |
| 3.電路規格 | |
| 測試電路 | S&A 250B |
| 負載電容 | 6 pF ~ 32 pF, series or special |
| 開車水平 | 1uW ~ 100uW or special |
| 分路電容 | 7.0pF max |
.gif)
常溫電阻特性主要是中心值與穩定性.電阻中心值與控制上限的距離與產品的合格率息息相關,在測試系統中可以用平均值代替中心值,一般要求產品平均值是控制上限的50%左右.做制程改善時重點關注點膠與污染.芯片不良在電阻大這一不良項中出現次數會(huì )比較多,特別是新的芯片供貨商或開發新頻點時.
通常產品在常溫下的電阻要比頻率更穩定,其變化量更容易控制在±0.5Ω以?xún)?一般只有高頻產品或3RD產品會(huì )出現此類問題,如果產品有此類現象往往歸在可靠性中分析.
激勵功率相關性主要是考察產品在不同激勵功率下的頻率或電阻及其變化量,目前SMD產品設定的最小激勵功率一般是0.01uW,最大激勵功率一般是200 uW,20M以上的優良產品DLD2和FDLD應小于1,12M左右的低頻產品DLD2特性稍差,但其中心值也應低于8Ω.產品DLD出問題時的分析圖請參照產品電阻大的分析圖,但有一點應特別引起重視—產品封焊前在制程中的流動速度越快越好,各工序產出應盡量平衡,減少物料在各工序等待時間.
.jpg)
境政策.jpg)
津綻晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.對內,我們將透過各種教育訓練與活動,用心創(chuàng )造一個多元且充滿活力的工作環境 (例如健康促進活動); 對外,本公司透過與利害相關團體間的溝通,積極落實企業社會(huì )責任活動,持續投入社會(huì )公益,降低對社會(huì )環境之沖擊.
