- 規格型號：57187291
- 頻率：3.0~54.0MHZ
- 尺寸：2.1*1.7mm
- 產品描述：SG-150SEE有源晶振,EPSON貼片晶振,SPXO振蕩器,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的...

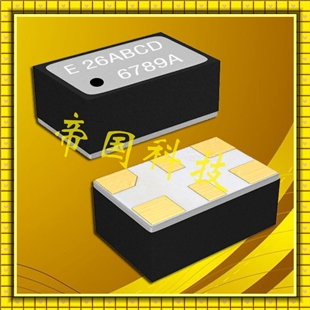

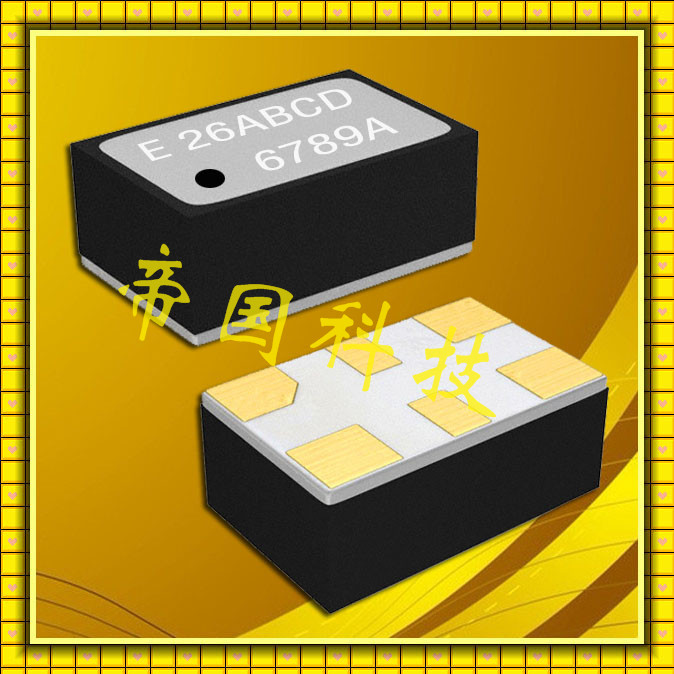

SG-150SEE有源晶振,EPSON貼片晶振,SPXO振蕩器
.jpg)
SG-150SEE有源晶振,EPSON貼片晶振,SPXO振蕩器,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
| 晶振參數 | 符號 | SG-150SEE |
| 標準頻率 | fo | 3.000 MHZ to 54.000 MHZ |
| 電源電壓 | Vcc | 5.0 V ± 0.5V |
| 存儲溫度 | T_stg | -40℃ ~ + 85℃ |
| 工作溫度 | T_use | -40℃ ~ + 85℃ |
| 頻率穩定度 | F_tol | ±20.0×10-6 Max |
| 電流消耗 | ICC | 6 mA MAX |
| 輸出禁用電流 | I_dis | 12 mA MAX |
| 待機電流 | I_std | 5.0 uA MAX |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_CMOS | 15 pF Max |
| 輸出電壓 | VOH | 90% Vcc Min |
| VOL | 10% Vcc Max | |
| 上升/下降時間 | tr/tf | 4.5 ns Max |
| 啟動時間 | T_str | 5 ms Max |
| 頻率老化 | F_aging | ±5 ×10-6 /years Max |
.jpg)
經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.
愛普生集團通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?；顒?dòng),把降低 環境負荷作為一種顧客價值提供給顧客.
創(chuàng )造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環?；顒?dòng)來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒?dòng)的水平.
通過與地區的交流及社會(huì )貢獻活動,為地區的環保做貢獻.
將環?；顒?dòng)的信息向公司內外公開,積極努力的與地區社會(huì )及相關人員建立信賴關系,為社會(huì )的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
