- 規格型號：26680225
- 頻率：1.0~60.0MHZ
- 尺寸：5.0*7.0mm
- 產品描述：VG-1201CA壓控晶振,石英晶體振蕩器,EPSON石英晶振,壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的...

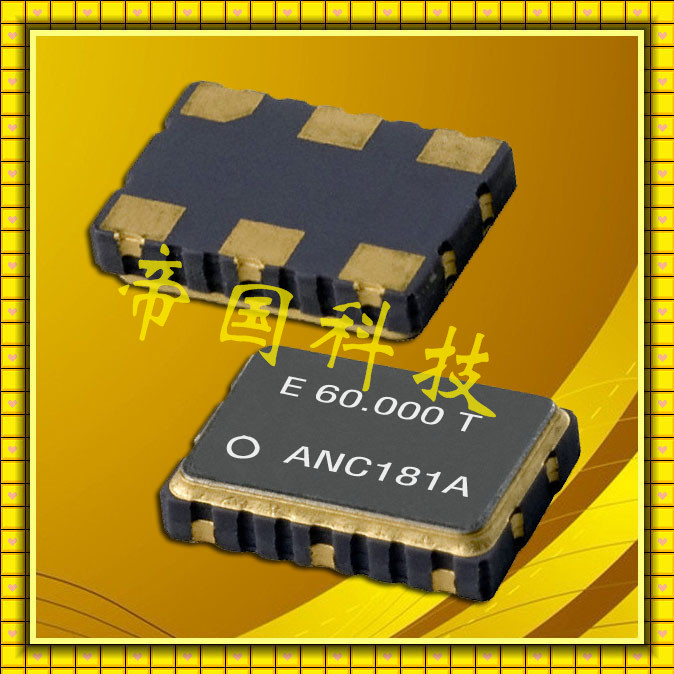

VG-1201CA壓控晶振,石英晶體振蕩器,EPSON石英晶振
.jpg)
VG-1201CA壓控晶振,石英晶體振蕩器,EPSON石英晶振,壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.
| 晶振參數 | 符號 | VG-1201CA |
| 標準頻率 | fo | 1.0MHZ to 60.0MHZ |
| 電源電壓 | Vcc | 3.3V±0.165V |
| 存儲溫度 | T_stg | -40℃~+125℃ |
| 工作溫度 | T_use | G:-40℃~+85℃,J:-20℃~+70℃,K:0℃~+70℃ |
| 頻率公差 | F_tol | ±140×10-6 Max |
| 電流消耗 | Icc | 60mAMAX |
| 絕對拉力范圍 | APR | H:±100 × 10-6 Min,G: ±50 × 10-6 Min |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_ECL | 50Ω |
| 輸出電壓 | VOH | Vcc-0.4V Min |
| VOL | Vcc-0.4V Max | |
| 上升/下降時間 | tr/tf | 1.0ns Max |
| 啟動時間 | T_str | 10ms Max |
| 頻率老化 | F_aging | ±25℃，Vcc=3.3V,20 years |
.jpg)
所有晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.
ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的.
石英領域品質方針
我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.
并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.
對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
