更多>>- 規格型號:75072205
- 頻率:32.768KHZ
- 尺寸:1.0*5.0mm
- 產品描述:VT-150-F插件晶振,進口精工表晶,32.768KHZ石英晶振,32.768K音叉石英晶振具有電阻小,高低溫穩定性能變化不大,在惡劣環境中均能保持正常工作,精度性能優越等特點,主要采用了高精度晶片的拋光技術:是目前晶片研磨技術中...

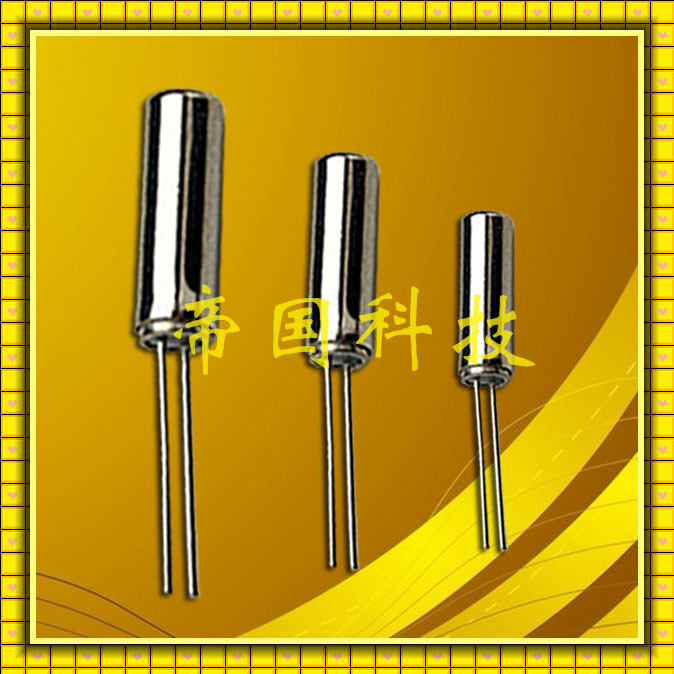

VT-150-F插件晶振,進口精工表晶,32.768KHZ石英晶振


.jpg)
VT-150-F插件晶振,進口精工表晶,32.768KHZ石英晶振,32.768K音叉石英晶振具有電阻小,高低溫穩定性能變化不大,在惡劣環境中均能保持正常工作,精度性能優越等特點,主要采用了高精度晶片的拋光技術:是目前晶片研磨技術中表面處理技術的最高技術,最終使晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶體元器件的等效電阻等更接近理論值,使石英晶體元器件可在更低功耗下工作.

精工晶振參數 | 符號 | VT-150-F規格 |
公稱頻率 | f_nom | 32.768kHz |
頻率容許偏差 | f_tol | (±5 x 10-6),±10 x 10-6,±20 x 10-6 |
頂點溫度 | Ti | +25±5ºC |
二級溫度系數 | B | (−3.5±1.0) x 10-8/ºC2 |
負載容量 | CL | 4.5pF to 12.5pF |
串聯電阻 | R1 | 50kΩ 最大值 |
絕對最大激勵等級 | DL最大值 | 1μW |
推薦激勵等級 | DL | 0.1μW |
并聯電容 | C 0 | 0.9pF 典型值 |
頻率老化程度 | f_age | ±3 x 10-6 |
工作溫度范圍 | T_use | −10ºC to +60ºC |
保存溫度范圍 | T_stg | −30ºC to +70ºC |



石英晶振的激勵等級可以按照晶振的各種工作狀態下的消耗電力,或按照電流的等級來進行表示(參閱圖9, 10和圖11).如 果利用過大的電力來使晶振工作,有可能產生頻率不穩定等特性的惡化,以及導致石英芯片破損的危險.在使用之前,建 議進行電路設計時,確認一下所使用的激勵等級不超過絕對最大激勵等級.


精工控股株式會(huì )社創(chuàng )建于1881年,具有全新的經營模式管理會(huì )社旗下的所有分公司,以擴大SEIKO(精工)品牌的影響力. 90年代后半期會(huì )社開始進行重組,控股公司的創(chuàng )建也是重組中的最后一個階段,直至2001年,設立了手表業務部門之后,重組正式完成.在新的體制下,旗下各分公司的獨立與自治受到重視和認可,公司之間的協力優勢也更加得到了體現.
.jpg)

精工晶振充分認識保護地球環境是人類共通的最重要課題,作為善良的企業公民在日?;顒?dòng)中關心環境保護.
1、制定環境目標,有計劃地確認實行結果,進而得到持續的改善.
2、遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.
3、在從商品的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.
4、與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.
5、向公司外宣傳有關環境問題的方針和活動力圖加深與社會(huì )的溝通.
