更多>>- 規格型號:97273289
- 頻率:20~200MHz
- 尺寸:5.0*3.2mm
- 產品描述:泰藝電子是一家專業石英頻率控制元件制造商.主要產品包括石英振蕩子、石英振蕩器、壓控石英振蕩器、溫度補償石英振蕩器,并且是臺灣唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務...

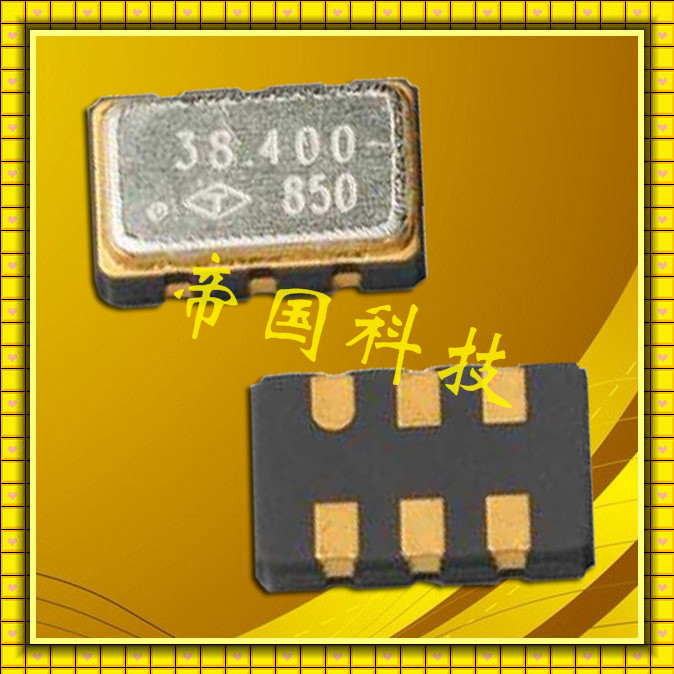

VW5032mm壓控振蕩器,泰藝有源晶振,TAITIEN晶振代理商


.jpg)

VW5032mm壓控振蕩器,泰藝有源晶振,TAITIEN晶振代理商,有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升:1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm;2.產品的激勵功率相關性參數有大幅提升;3.產品的長期老化率可保證在±2ppm之內.


晶振參數 | 單位 | 石英晶振VW5032m | 晶振需求標準 |
標準頻率范圍 | f_nom | 20.0—200.0MHz | 請確定你所需要的頻率,聯系我們代理商 |
儲存溫度 | T_stg | -55°C — +125°C | 裸存 |
工作溫度 | T_use | -40°C — +85°C | |
電源電壓 | VDC | 3.3V | |
精度 | f_-l | ±20 ppm | 如有需要更高的精度可以特定. |
拐點溫度 | Ti | +25°C ±5°C | |
負載電容 | CL | 15PF | 可指定 |
串聯電阻(ESR) | R1 | 60kΩ 最大值 | |
頻率老化 | f_age | ±3 ×10-6 / year Max. | +25±3°C, 第一年 |




常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題;另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻(27M以上)產品才會(huì )有這個問題,尤其是3RD產品.
如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.
對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會(huì )出現問題,比較常見的是產品的一致性(散差),尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.


因烤膠時間或溫度不正確也會(huì )造成頻率散差大,只是出現的概率較小,芯片原因造成頻率散差大一般在微調工序就能反映出來.為比較及時的了解頻率的一致性,應在封焊工序增加一個抽檢工站,以考查微調封焊后狀況,尤其能較早發現微調范圍或微調人員的個體差異.分析原因時一定要考慮各批次產品在制程中流動的時間是否大致相同,且越短越好,這一點對于產品的DLD特性也影響很大.

.jpg)
泰藝電子立基臺灣,在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.泰藝電子多年來致力于研發創(chuàng )新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利;未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.
