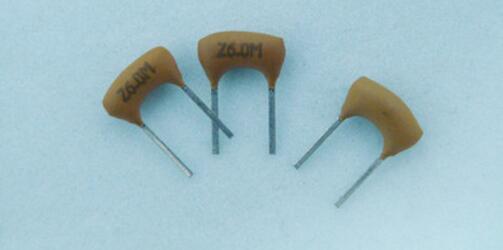

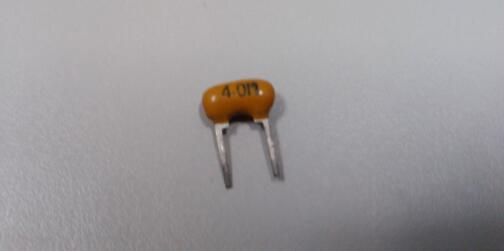

發現最近總是在石英晶振、貼片晶振或者有源晶振里兜圈圈，真的是自己都要講困了。我們以前介紹過石英晶振不起振的原因和解決方法，今天一起看看陶瓷晶振會因為那些原因不起振，又該如何解決呢？ A、如果此IC集成電路不是用作放大器，用任何方式都不能產生振動。因此，應首先對集成電路進行運行檢查。檢查集成電路運行十分簡單，只需將集成電路的輸入端子接上電源或接地來檢查輸出信號是否反轉。如果集成電路用于逆變器，輸出信號必須反轉。如果集成電路用于逆變器，但仍不能產生振蕩，陶瓷晶振(振蕩電路) 一定有問題。 B、如果陶瓷晶振發生停振現象或不能進行頻率振動，應檢查導致此問題的原因，例如：晶振故障、諧振器的PF電容與IC集成電路電容不匹配、復位程序錯誤等。
C、造成此問題的原因可能是電路常數不當或陶瓷晶振自身有故障。如果電路常數正確，即使陶瓷晶振的電特性在規定等級內不穩定 (例如: 諧振電阻增加很少)，那么電路也會產生正常的振蕩。如果電路常數不當，陶瓷晶振電特性的波動就會導致振蕩停止。 解決陶瓷晶振停振的方法有以下幾點：
a、如果停振現象發生溫度改變時，用干燥機或冷凍機改變溫度，再檢查陶瓷諧振器的特性。如果陶瓷晶振沒有異常，發生了或很可能發生停振現象，其原因可能是電路常數不當。這種情況下，應核對電路常數，因為對于不同的集成電路，其電路常數會有很大變化。 c、在電路常數中，負載電容“CL” (CL1/CL2) 非常重要。如果負載電容過高，電路增益就會減少。相反，如果負載電容過低，電路就不能產生合適的相差，也會造成額外增益減少。要檢查此參數，就得測量負載電容的振幅特性。為此，在1/10至10倍這個范圍內，改變“CL” (CL1=CL2) 的標準值 (例: 有3個端子的產品的電容)，觀察輸入 (V1) 振幅的變化。
當負載電容合適時，觀察最大振幅。如果反饋電阻 (Rf) 過大，當印刷電路板的絕緣電阻由于某種原因減小時，反饋就會停止，導致振蕩停止。此現象是由不穩定的直流偏壓造成的。為了找到原因，拆除陶瓷晶振，再使用探測器測量偏壓，此探測器應與集成電路輸出端子相連。就會發現，偏壓幾乎與VDD相同，但是正常情況下，偏壓應為VDD/2。當振蕩電路增加阻值約為1MΩ時，外部反饋電阻就可以解決此問題。
