- 規格型號：26781462
- 頻率：1MHZ-156.25MHZ

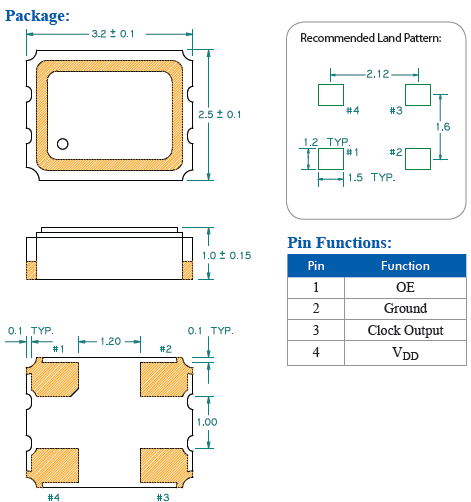

- 尺寸：3.2*2.5mm
- 產品描述：高精度晶片的拋光技術：是目前晶片研磨技術中表面處理技術的最高技術，最終使晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體元器件的等效電阻等更接近...

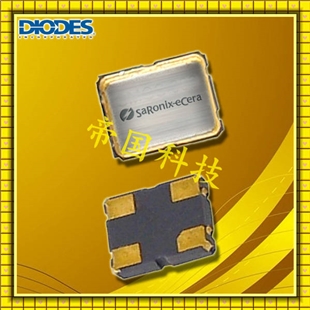

百利通亞陶晶振,有源晶振,FK晶振,智能手機晶振
.jpg)
百利通亞陶晶振,有源晶振,FK晶振,智能手機晶振 Diodes 公司總部及美洲銷售辦公室位于美國德州普拉諾 (Plano) 與加州米爾皮塔斯 (Milpitas)。設計、營銷與工程中心位于普拉諾、米爾皮塔斯、臺灣臺北；臺灣桃園市、臺灣竹北市、英國曼徹斯特及德國紐豪斯 (Neuhaus)。Diodes 的石英振蕩子晶圓生產設施位于密蘇里州堪薩斯市及曼徹斯特，另外在中國上海亦設有一座生產設施。Diodes 在中國上海、濟南、成都、揚州，以及香港、紐豪斯及臺北設有組裝與測試設施。另外在多個據點設有工程、銷售、倉儲及物流辦公室，包括臺北、香港、曼徹斯特、中國上海、深圳、南韓城南市以及德國慕尼黑，并于世界各地設有支持辦公室。
該公司壓電石英晶體生產設施已達到 QS-9000、ISO-9001:2008、TS16949:2002 及 ISO 14001 認證的品質獎。Diodes 公司目前擁有 C-TPAT 認證。
| 石英晶振規格 | 單位 | FK 3225mm晶振說明 | 進口振蕩器基本條件 |
| 額定頻率范圍 | f_nom | 1MHZ-156.25MHZ | 晶振標準頻率 |
| 儲存溫度 | T_stg | -20°C ～ +70°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +85°C | 標準溫度 |
| 電源電壓 | SV | 1.8V 2.5V 3.3V | |
| 頻率公差 | f_— l |
±50 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息. |
| 頻率溫度特征 | f_tem | ±30 × 10-6/-20°C ～ +70°C | 超出標準的規格請聯系我們. |
| 負載電容 | CL | 10pF | 超出標準說明,請聯系我們. |
| 串聯電阻（ESR） | R1 | 如下表所示 | -40°C — +85°C, DL = 100μW |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. | +25°C,第一年 |
9.2.自動安裝時的沖擊
水晶振子自動安裝和真空化引發的沖擊會(huì )破壞產品特性并影響這些產品。百利通亞陶晶振,有源晶振,FK晶振,智能手機晶振請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
9.3 每個封裝類型的注意事項
（1）陶瓷包裝產品與SON產品
壓控振蕩器在焊接陶瓷封裝產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會(huì )因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
水晶振子自動安裝和真空化引發的沖擊會(huì )破壞產品特性并影響這些產品。百利通亞陶晶振,有源晶振,FK晶振,智能手機晶振請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
9.3 每個封裝類型的注意事項
（1）陶瓷包裝產品與SON產品
壓控振蕩器在焊接陶瓷封裝產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會(huì )因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
保方針(2).jpg)
百利通亞陶晶振集團保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的貼片晶振,石英晶振,有源晶振,壓控振蕩器產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
我們將依據技術進步以及對百利通亞陶晶振,有源晶振,FK晶振,智能手機晶振安全、健康和環境科學全新的解釋持續地改進我們的業務.
我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶體原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉..jpg)
我們將依據技術進步以及對百利通亞陶晶振,有源晶振,FK晶振,智能手機晶振安全、健康和環境科學全新的解釋持續地改進我們的業務.
我們將追求在資源利用上的零廢物率.壓電石英晶體元器件、壓電石英晶體、有源晶體原材料將得到循環和再利用以最大限度地減少對其處理量,同時節約資源.在廢物的滋生地,廢物將被安全、負責地處理掉.
