OCXO振蕩器的印刷電路板布局指南
為了給PCB的設計和布局提供了一個良好的起點,應該指出一個設計規則不一定適合所有設計,建議制造原型PCB以測試設計,問題布局可能導致晶振噪聲和失真的頻率傳輸,容易出錯的數字通信,閘鎖問題,頻率穩定性顯著降低,熱量OCXO晶振中的不穩定性以及其他不期望的系統行為,本文將講述到助于確保成功打印使用恒溫晶體振蕩器(OCXO)的電路板布局.

電源和接地注意事項:所有系統設計都有電源和所有組件共享的接地電路在板上,一個組件的操作可以影響共享的其他組件的操作相同的電源和接地電路,系統電源的目標是維持在指定范圍內的穩定電壓提供足夠的電流,雖然是理想的力量供電將保持相同的電壓可能的電流消耗,現實世界的系統展示了以下行為:1.電流及其相關的變化一臺設備引起的壓電石英晶體噪音影響其他設備設備連接到同一電源凈.2.電流消耗的變化會(huì )影響電壓電網.

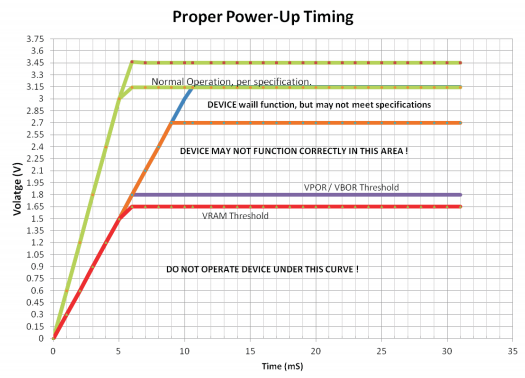

POR/BOR操作:設備啟動時會(huì )發生上電復位從Vss級別開始,掉電情況當先前供電的設備掉落時發生低于指定范圍,器件RAM保持電壓(VRAM)較低比VPOR/VBOR電壓跳變點,當VPRO /VBOR<Vcc<2.7V,電氣性能優異恒溫晶振不符合數據手冊規范,當設備上電時,設備Vcc將越過VPOR/VBOR電壓,一旦Vcc電壓以下將超過VPOR/VBOR電壓發生:•加載易失性寄存器價值形成相應的非易失性寄存器.•TCONF寄存器將加載出廠設置節目.•該設備具有數字/模擬功能操作.

電壓調節器從中獲取輸入電壓外部源并將其降低到合適的范圍可以為電源組件供電的石英晶體平電路板,隨著IC的數字邏輯門從一個切換在另一個國家,IC的電流消耗波動在由邏輯狀態轉換確定的頻率率或"上升時間",這些電流振蕩導致電源電壓波動小由于其固有的電壓,電壓在整個網絡(luò )中發展阻抗,這種內阻被稱為電容電抗,符號為XC在歐姆,與具有固定值的阻力不同,即100Ω,1kΩ等,電容電抗隨電容變化而變化頻率因此頻率的任何變化都會(huì )有對電容器的影響.
低壓差穩壓器(LDO)的效率較低比直流-直流轉換器,但他們也介紹電源電路的噪聲明顯減少,通過傳遞,噪聲可以從電源電路引入電壓調節器,來自連接到網絡(luò )的IC,并且來自電磁噪聲電源跟蹤和飛機,大容量電容可提高性能在供電電流的低頻波動期間通過提供臨時收費來吸引,許多電壓調節器維持其電壓使用可以的負反饋回路拓撲在恒溫晶體振蕩器頻率變得不穩定,一個電容器放置在調節器的輸出端可以防止電壓供應變得不穩定.
在大多數現代設計中,額外的熱量被認為是一個問題,并且會(huì )導致大多數設備降級表現或最終失敗,必須小心熱隔離來自底層電源和地面的OCXO溫度,以確保OCXO可以達到熱量平衡,當OCXO振蕩器打開時,它會(huì )經歷一個預熱時期,同時內部的晶體溫度烤箱穩定在比周?chē)h(huán)境溫暖得多的溫度下,同樣,增加在環境溫度下,導致進入爐內的功率和補償溫度降低降低,OCXO烤箱內芯產生的熱量用于保持恒定晶體溫度.
