- 規格型號：15032704
- 頻率：32.768KHZ
- 尺寸：8.0*3.8mm
- 產品描述：ACT晶振,200A晶振,EK00003GIHD-PF(32.768kHz)晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回...

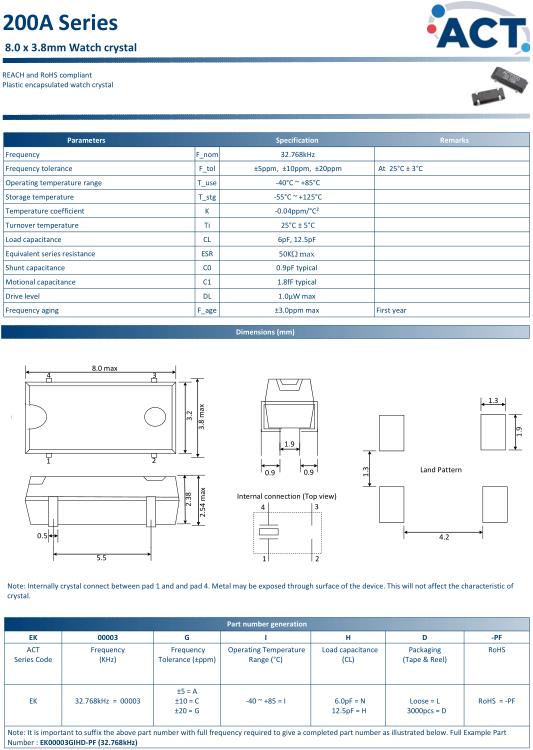

ACT晶振,200A晶振,EK00003GIHD-PF(32.768kHz)晶振
.jpg)
ACT晶振,200A晶振,EK00003GIHD-PF(32.768kHz)晶振,32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷振蕩器外殼更好的耐沖擊性.
自1986年以來，ACT - 以前的高級晶體技術 - 已發展成為高性能頻率控制產品的領先設計合作伙伴。
通過新的合作伙伴關系定制頻率解決方案我們與Esterline研究和設計（ERD）的合作使我們能夠突破高精度振蕩器技術的界限。這些突破性產品為T(mén)CXO和OCXO設立了新標準，創(chuàng )造了當今市場上性能最高，最精確的振蕩器技術。各種標準頻率產品,我們還擁有強大的頻率控制產品組合，包括晶體，時鐘振蕩器，TCXO和濾波器。
全球分銷網絡(luò ),作為discoverIE Group plc的一部分，通過我們的獨立分銷合作伙伴，ACT可以在全球范圍內支持您的頻率控制要求。
ACT晶振是來自于英國的石英水晶組件品牌,從1986年成立到現在,已為全球上千家客戶提供超過2億件ACT貼片晶振,是廣大客戶公認的優秀合作供應商,ACT Crystal產品通過ISO9001認證.并專業生產有源晶振,陶瓷諧振器,無源晶振等產品.ACT晶振,200A晶振,EK00003GIHD-PF(32.768kHz)晶振.
| Parameters | Specification | Remarks | |
| Frequency | F_nom | 32.768kHz | |
| Frequency tolerance | F_tol | ±5ppm, ±10ppm, ±20ppm | At 25°C ± 3°C |
| Operating temperature range | T_use | ‐40°C ~ +85°C | |
| Storage temperature | T_stg | ‐55°C ~ +125°C | |
| Temperature coefficient | K | ‐0.04ppm/°C² | |
| Turnover temperature | Ti | 25°C ± 5°C | |
| Load capacitance | CL | 6pF, 12.5pF | |
| Equivalent series resistance | ESR | 50KΩ max | |
| Shunt capacitance | C0 | 0.9pF typical | |
| Motional capacitance | C1 | 1.8fF typical | |
| Drive level | DL | 1.0μW max | |
| Frequency aging | F_age | ±3.0ppm max | First year |
.jpg)
存儲事項正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會(huì )導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會(huì )破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會(huì )破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式 音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。ACT晶振,200A晶振,EK00003GIHD-PF(32.768kHz)晶振.
