規格型號：85128519
頻率：32.768KHz~150.000MHz

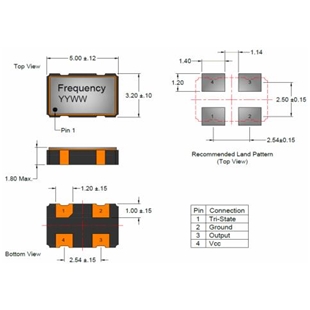

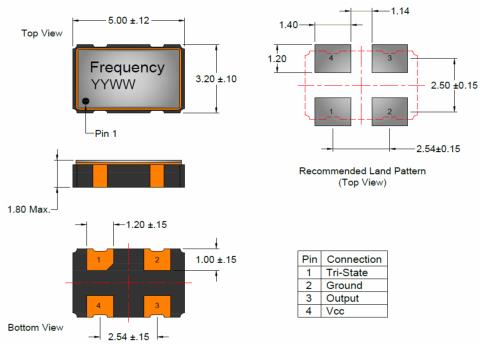

尺寸：5.0*3.2mm
PDF
產品描述：Anderson晶振,AE807晶振,A807T-H520705-3R3-26M000晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶...

Anderson晶振,AE807晶振,A807T-H520705-3R3-26M000晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
Anderson Electronics 自 1959 年以來一直作為晶體和晶體振蕩器的制造商開展業務。這是一家家族企業，總裁（威廉·安德森先生）是創始人的兒子。公司占地32,000平方米。英尺。兩棟建筑的空間，位于 10 英畝。這些建筑相當新，行政、銷售、裝修和工程在一個建筑內（建于 1988 年），切割和研磨在另一棟建筑內（建于 1990 年）。我們擁有在晶體和振蕩器行業具有9至39年經驗的工程師3名和技術人員2名，共有員工78人。
我們喜歡認為我們不是一般的水晶公司。我們是美國為數不多的仍然自行切割石英、棒材和研磨坯料的水晶公司之一。除了擁有完整的晶體制造設施外，我們還擁有完整的混合制造能力。我們有能力進行自己的厚膜絲網印刷和燒制以及金線鍵合。除了為計算市場制造晶體和振蕩器外，我們還制造高可靠性晶體、濾波器晶體和我們的新產品“高頻基頻晶體”。這一新工藝使我們能夠在基頻上獲得高達 200,00 MHz 的頻率。Anderson晶振,AE807晶振,A807T-H520705-3R3-26M000晶振.

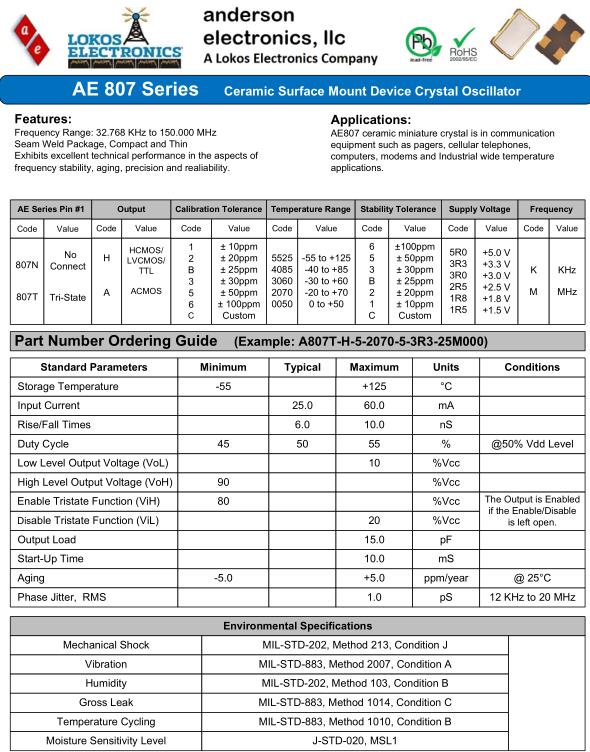

Standard Parameters Conditions	Maximum	Typical	Minimum	Units	Conditions
Storage Temperature	-55		+125	°C
Input Current		25.0	60.0	mA
Rise/Fall Times		6.0	10.0	nS
Duty Cycle	45	50	55	%	@50% Vdd Level
Low Level Output Voltage (VoL)			10	%Vcc
High Level Output Voltage (VoH)	90			%Vcc
Enable Tristate Function (ViH)	80			%Vcc	The Output is Enabled if the Enable/Disable is left open.
Dis able Tristate Function (ViL)			20	%Vcc	The Output is Enabled if the Enable/Disable is left open.
Output Load			15	pF
Start-Up Time			10	mS
Aging	-5		+5	ppm/year	@ 25°C
Phase Jitter, RMS			1.0	pS	12 KHz to 20 MHz

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Anderson晶振,AE807晶振,A807T-H520705-3R3-26M000晶振.
